Генератор ШИМ сигнала сигналов ЖК 1Гц-150КГц 3.3-30В XY-LPWM

Генератор ШИМ сигнала сигналов ЖК 1Гц-150КГц 3.3-30В XY-LPWM используется для ручного и/или программного регулирования параметров выходных импульсов в широких пределах или как задающий генератор в настройке и тестировании различного электронного оборудования. Модуль генерирует последовательность прямоугольных импульсов (дискретный сигнал, ШИМ) частотой 1 Гц – 150 кГц.
Конструкция генератора XY-LPWM:

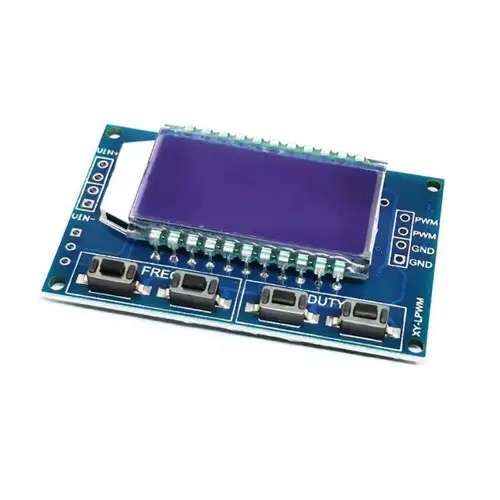

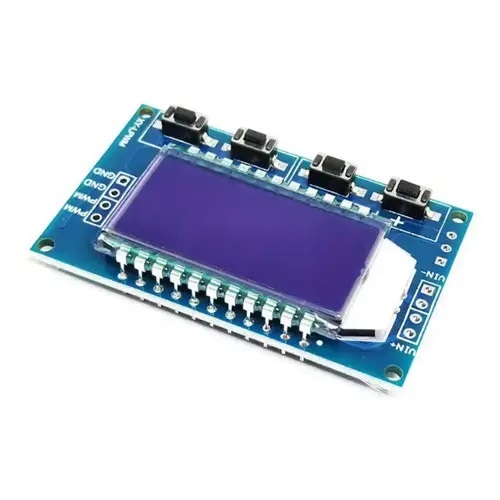

Генератор прямоугольных импульсов XY-LPWM имеет четыре группы контактов:
1. Контакты, обозначенные VIN+ и VIN-, используются для подключения питания;

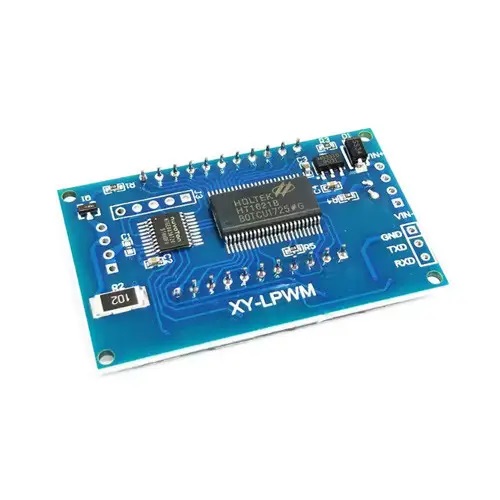

2. Контакты, обозначенные GND, TXD, RXD, используются для подключения к генератору управляющего сигнала от компьютера или микроконтроллера по TTL или RS232:

• Команда "F101": установит частоту 101 Гц (от 1 Гц до 999 Гц);
• Команда "F1.05": установит частоту 1,05 кГц (от 1 кГц до 9,99 кГц);
• Команда "F10.5": установит частоту 10,5 кГц (от 10 кГц до 99,9 кГц);
• Команда "F1.0.5": установит частоту 105 кГц (от 100 кГц до 150 кГц);
• Команда "D050": установит скважность 50%.

3. Контакты, обозначенные PWM и GND, выходной сигнал прямоугольных импульсов;
4. Группа контактов, обозначенная J3, используется для прошивки микроконтроллера Nuvoton N76E003AT20.

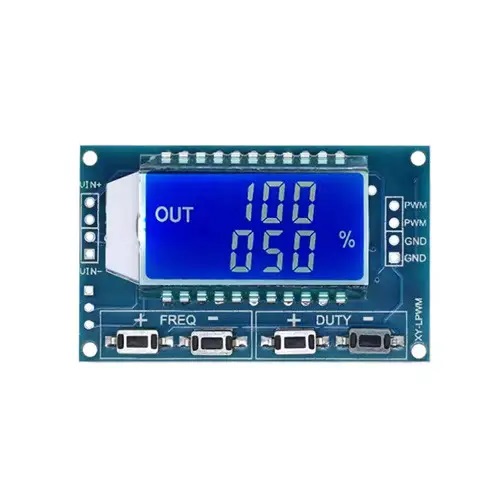

Генератор прямоугольных импульсов XY-LPWM имеет две группы кнопок:

• Кнопки, обозначенные DUTY+ и DUTY-, используются для регулировки скважности выходного сигнала от 0 до 100% с шагом 1%;
• Кнопки, обозначенные FREQ+ и FREQ-, используются регулировки частоты выходного сигнала от 1 Гц до 150 кГц. В пределах от 1 Гц до 999 Гц – шаг 1 Гц, от 1 кГц до 9,99 кГц – шаг 0,01 кГц, от 10 кГц до 99,9 кГц – шаг 0,1 кГц, от 100 кГц до 150 кГц – шаг 1 кГц.

При кратком нажатии на кнопки, переключение значений происходит с шагом, при длительном нажатии переключение значений происходит ускоренно.
В пределах от 1 Гц до 999 Гц изображение на дисплее будет без точки, в пределах от 1 кГц до 99,99 кГц – с одной точкой, в пределах 100 кГц до 150 кГц – с двумя точками.
Напряжение питания генератора составляет 3,3 – 30 В, максимальный выходной ток составляет 30 мА. Амплитуда выходного сигнала будет равна напряжению питания. Генератор оснащен защитой от перегрузки.
После отключения питания все настройки сохраняются в энергонезависимой памяти.

Характеристики:

модель: XY-LPWM;
микроконтроллер: Nuvoton N76E003AT20;
дисплей: жидкокристаллический, не цветной, с синей подсветкой;
диапазон частоты выходного сигнала: 1 Гц – 150 кГц;
точность частоты: 2%;
напряжение питания: 3,3 – 30 В постоянного тока;
максимальный коммутируемый ток: 30 мА;
управляющий сигнал: TTL или RS232;
скважность выходного сигнала: 0 – 100%;
размеры: 52 x 32 x 10 мм;
вес: 13 г.

Тестирование генератора XY-LPWM.
