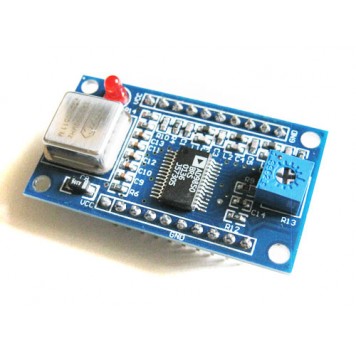

Генератор сигнала синтезатор частот AD9850 Arduino

Генератор сигнала синтезатор частот используется для синтеза частоты с цифровым программным управлением и генерации тактовых сигналов, формирует стабильный аналоговый выходной синусоидальный сигнал с программируемыми частотой и фазой. Также может формировать сигнал меандру и дискретный сигнал.
Для использования генератора нужно собрать на его основе макет (подключить питание, подключить к контроллеру, по потребности подключить устройство, на которое нужно подавать сигнал). Потом нужно записать на контроллер специальную программу, которая позволяет работать с генератором и провести настройку. После этого можно начинать работу.
В генераторе используется комбинация усовершенствованной технологии прямого цифрового синтеза (DDS, direct digital synthesis), высококачественного цифро-аналогового преобразователя и компаратора. На плате есть источник опорного тактового сигнала частотой 125 МГц – кварц.
Архитектура AD9850 позволяет формировать выходные сигналы на частоте до половины частоты опорного тактового сигнала (то есть, до 62,5МГц), после 20 - 30 МГц возрастает влияние гармоник, форма волны становится все менее и менее чистой. Значение частоты может перестраиваться со скоростью до 23 миллионов значений в секунду. В пределах частот от 0Гц до 40МГц, можно получить любое значение частоты с точностью 1Гц.
Также в состав AD9850 входит быстродействующий компаратор, при помощи которого синусоидальный выходной сигнал ЦАП (после внешней фильтрации) может быть преобразован в прямоугольное колебание с малым дрожанием фазы, что упрощает применение компонента в задаче формирования тактовых сигналов.
На плате есть красный светодиод, который мерцает при работающем генераторе. Генератор можно закрепить на плоской поверхности с помощью шурупов или болтов. Для этого на плате предусмотрено четыре отверстия.
Управление генератором осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы. На плате расположен потенциометр (переменный резистор), который используется для изменения скважности сигнала.
Генератор сигнала синтезатор частот для Arduino имеет две колодки контактов для подключения модуля к питанию, контроллеру и другим периферийным устройствам:

• первая имеет 10 штыревых контактов. Обозначение контактов: VCC, D0 – D7, GND.
• вторая имеет 10 штыревых контактов. Обозначение контактов: VCC, W_CLK (вход синхронизации), FU_UD (вход импульса), DATA (последовательный вход), RESET, GND, QOUT1 (меандр) , QOUT2 (меандр), ZOUT1 (синусоида), ZOUT2 (синусоида).

При подключении по последовательному интерфейсу входной сигнал, слово длиной 40 бит, вводят через вход DАТА.
Подключение генератора к Arduino контроллеру:
5V – VCC
8 – W_CLK
9 – FU_UD
10 – DATA
11 – RESET
GND – GND
Генератор может работать и без компьютера. Последняя загруженная программа хранится в памяти AD9850 и начинает выполнятся при подключении питания напряжением 5В.
Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания, батареи). Напряжение питания генератора 3,3В или 5В.

Характеристики:

максимальная частота тактового сигнала: 125 МГц;
интегрированные высококачественный ЦАП и быстродействующий компаратор;
SFDR ЦАП > 50 дБ при частоте выходного сигнала 40 МГц;
32-разрядное слово настройки частоты;
частота меандра 0 – 1МГц;
возможность фазовой модуляции;
работа от напряжения питания 3,3 В или 5 В;
малое энергопотребление: 380 мВт при 125 МГц (5В), 155 мВт при 100 МГц (3,3В);
работает в расширенном промышленном температурном диапазоне: от –40°C до +85°C;
функция пониженного энергопотребления;
габариты модуля: 45 х 25 х 15 мм;
вес: 6 г.
