Генератор сигнала синтезатор частот AD9851 Arduino

Генератор сигнала синтезатор частот используется для синтеза частоты с цифровым программным управлением и генерации тактовых сигналов, формирует стабильный аналоговый выходной синусоидальный сигнал с программируемыми частотой и фазой. Также может формировать сигнал меандру и дискретный сигнал.
Для использования генератора нужно собрать на его основе макет (подключить питание, подключить к контроллеру, по потребности подключить устройство, на которое нужно подавать сигнал). Потом нужно записать на контроллер специальную программу, которая позволяет работать с генератором и провести настройку. После этого можно начинать работу.
В генераторе используется комбинация усовершенствованной технологии прямого цифрового синтеза (DDS, direct digital synthesis), высококачественного цифро-аналогового преобразователя и компаратора. На плате есть источник опорного тактового сигнала частотой 30 МГц – кварц.
Архитектура AD9851 позволяет формировать выходные сигналы на частоте до половины частоты опорного тактового сигнала (то есть, до 90 МГц), а значение частоты может перестраиваться со скоростью до 23 миллионов значений в секунду.
Также в состав AD9851 входит быстродействующий компаратор, при помощи которого синусоидальный выходной сигнал ЦАП (после внешней фильтрации) может быть преобразован в прямоугольное колебание с малым дрожанием фазы, что упрощает применение компонента в задаче формирования тактовых сигналов.
На плате есть светодиод, обозначенный LED, который мерцает при работающем генераторе. Генератор можно закрепить на плоской поверхности с помощью шурупов или болтов. Для этого на плате предусмотрено четыре отверстия.
Управление генератором осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы. На плате расположен потенциометр (переменный резистор), который используется для изменения опорного напряжения компаратора.

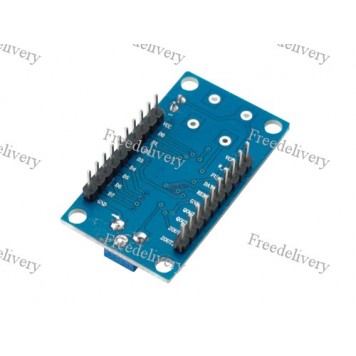

Генератор сигнала синтезатор частот для Arduino имеет две колодки контактов для подключения модуля к питанию, контроллеру и другим периферийным устройствам.
Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания, батареи). Напряжение питания генератора 3,3 В или 5 В.

Характеристики:
максимальная частота тактового сигнала: 180 МГц;
интегрированные высококачественный ЦАП и быстродействующий компаратор;
поддержка 6-ой октавы (отсутствует в AD9850);
SFDR ЦАП > 43 дБ при частоте выходного сигнала 70 МГц;
32-разрядное слово настройки частоты;
работа от напряжения питания: 3,3 В или 5 В;
малое энергопотребление: 555 мВт при 180 МГц (5В);
работает в расширенном промышленном температурном диапазоне: от –40°C до +85°C;
габариты модуля: 45.4 х 25.6 мм;
вес: 6 г.
