Генератор сигнала синтезатор частот DDS AD9833 для Arduino

Генератор сигнала синтезатор частот AD9833 используется для синтеза частоты с цифровым программным управлением и генерации тактовых сигналов, формирует стабильный выходной аналоговый синусоидальный сигнал с программируемой частотой и фазой. Также может формировать цифровой сигнал меандру (треугольный) и дискретный сигнал (прямоугольный).
В генераторе технология прямого цифрового синтеза (DDS, direct digital synthesis).
На плате есть источник опорного тактового сигнала частотой 25 МГц. Архитектура AD9833 позволяет формировать выходные сигналы на частоте до 12,5 МГц.
DDS генератор AD9833 имеет встроенный 10-битный цифро-аналоговый преобразователь.
Регистры частоты имеют разрядность 28 бит: при тактовой частоте 25 МГц может быть достигнута дискретность установки частоты 0,1 Гц; с тактовой частотой 1 МГц может быть достигнута дискретность 0,004 Гц.
Для использования DDS генератора AD9833 с Arduino контроллерами нужно скачать и установить библиотеку.

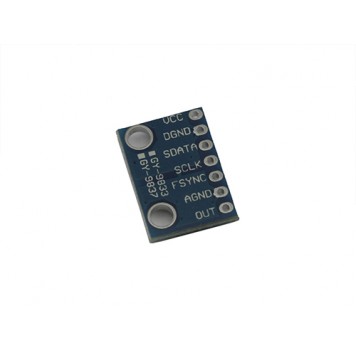

DDS генератор AD9833 имеет однорядную группу из семи контактов для подключения питания, входного и выходного сигналов:

• VCC – напряжение питания;
• DGND – общий контакт для цифрового выхода;
• SDATA – последовательный вход данных (SPI);
• SCLK – вход последовательных тактов;
• FSYNC – вход управления цифровым интерфейсом;
• AGND – общий контакт для аналогового выхода;
• OUT – напряжение выходного сигнала, аналоговый и цифровой выход.

Генератор можно закрепить на плоской поверхности – для этого на плате предусмотрено два отверстия.
Питание генератора осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания, батареи). Напряжение питания генератора 2,3 – 5,5 В.

Характеристики:

тип генератора: DDS (direct digital synthesis);
микросхема: AD9833;
опорный тактовый сигнал: 25 МГц;
выходной сигнал: синусоида (аналоговый), меандра (треугольный), дискретный (прямоугольный);
частота выходного сигнала: до 12,5 МГц;
дискретность установки частоты: 0,1 Гц;
разрядность регистров частоты: 28 бит;
ЦАП: 10 бит;
напряжение питания: 2,3 – 5,5 В;
потребляемая мощность: 13 мВт при 3 В;
рабочая температура: от –40°C до +105°C;
размеры: 17 х 12 х 1 мм
вес: 1 г.
