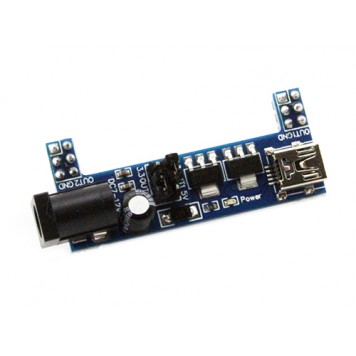

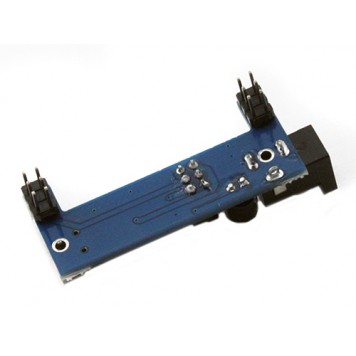

Мини модуль питания макетных плат 3.3/5В, Arduino

Модуль питания MB102 v2 используется для стабилизации напряжения от USB порта компьютера или внешних источников питания. Далее стабилизированное напряжение подается на макетную плату Arduino. Модуль можно подключать не только к макетным платам, но и использовать как обычный блок питания.
Для использования модуля питания нужно сначала установить его на макетную плату. Модуль MB102 v2 совместим с макетными платами шириной 55 мм.
Выглядит это приблизительно вот так:

Далее нужно произвести настройку перемычками желаемого выходного напряжения 3,3 или 5 В. Потом на модуль питания нужно подать напряжение или от USB порта компьютера, или от внешнего источника питания с напряжением 6 – 12 В.
Модуль питания управляется с помощью двух перемычек. У перемычек есть 3 позиции: 5V, OFF, 3.3, соответственно – напряжение 5 В, выключено, напряжение 3,3 В. Также на плате есть красный светодиод индикации питания модуля, обозначенный Power.
Модуль питания MB102 v2 имеет два «плеча» выходного напряжения. В работе с плечами есть некоторая специфика: если подать входное напряжение или с USB порта или с внешнего источника питания, то напряжение будет на обоих «плечах», но напряжение на каждом плече можно регулировать с помощью перемычек. Включать одновременно входное напряжение от USB порта и с внешнего источника питания категорически запрещается т.к. модуль выгорит.
Модуль питания MB102 v2 имеет 4 разъема:

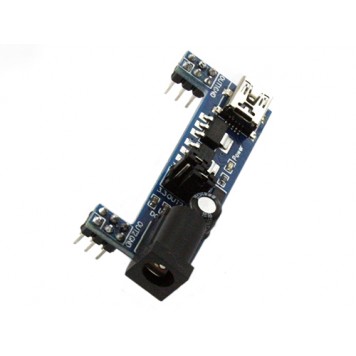

• гнездо для подключения внешнего источника питания (сетевого адаптера) под штекер 5.5 x 2.1 мм;
• гнездо miniUSB для подключения USB от компьютера;
• два «плеча» стабилизированного напряжения. Каждое «плечо» имеет 6 контактов: три контакта выходное напряжение OUT1 или OUT2, три общих контакта GND.

Питание модуля осуществляется или от внешнего источника питания (сетевого адаптера) с напряжением 6 – 12 В, или от USB порта с напряжением 5 В. Максимальный общий ток нагрузки 700 мА.

Характеристики:

модель: MB102 v2;
входное напряжение: 6 – 12В (сетевой адаптер), 5 В (через USB порт);
выходное напряжение: 3,3 В и 5 В;
выходной ток: 700 мА;
светодиодный индикатор питания;
размеры: 55 х 23 х 10 мм;
вес: 6 г.
