Модуль драйвер клавиатуры и светодиодной индикации TM1638 Arduino

Модуль TM1638 LED&KEY может использоваться в проектах на микроконтроллерах в качестве управляющей, показывающей и индикационной панели.

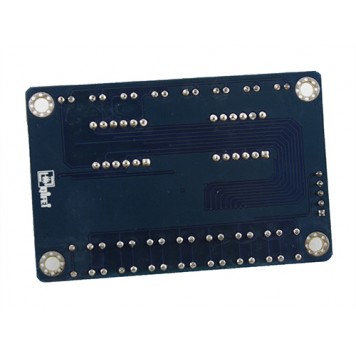

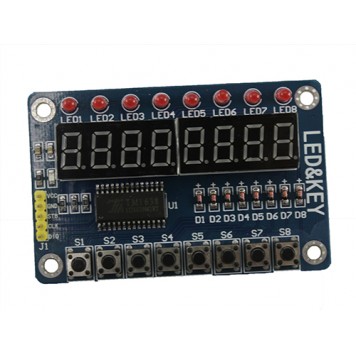

Модуль TM1638 LED&KEY имеет два 4-разрядных 7-сегментных светодиодных индикатора, восемь кнопок, обозначенных S1 – S8, и восемь светодиодов, обозначенных LED1 – LED8. В плате сделаны четыре монтажных отверстия для закрепления на плоской поверхности.
На светодиодных индикаторах могут отображаться такие символы:

Модуль TM1638 LED&KEY имеет однорядную группу из пяти штыревых контактов. Два контакта на питание и три на уникальный интерфейс, напоминающий SPI:

• VCC – напряжение питания;
• GND – общий контакт;
• STB – разрешение работы микросхемы при низком уровне сигнала. После переключения в активный уровень первый принимаемый байт воспринимается как команда;
• CLK – тактовый сигнал при передаче данных в микросхему;
• DIO – двунаправленная линия данных. Передача синхронизируется фронтом сигнала CLK.

Для работы с Arduino контроллерами нужно правильно подключить модуль:

После подключения к контроллеру нужно скачать и установить библиотеку для работы с модулем. После этого записать на контроллер управляющую программу и начинать работу.
Питание модуля TM1638 LED&KEY может осуществляться или от контроллера или от внешнего источника питания. Напряжение питания модуля составляет 5 В. Максимальный потребляемый ток 130 мА.

Характеристики:

модель модуля: LED&KEY;
микросхема: TM1638;
напряжение питания: 5 В;
максимальный потребляемый ток: 130 мА;
предельная частота сигнала синхронизации: 450 кГц;
размеры: 75 х 49 х 9 мм;
вес: 23 г.

Даташит на микросхему TM1638.
