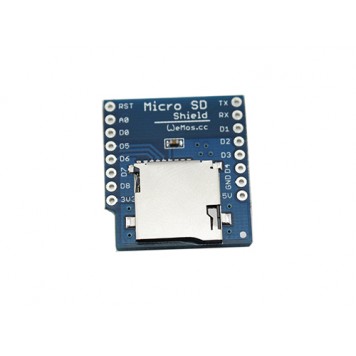

Модуль MicroSD слот карт для Wemos D1, D1 mini

Модуль MicroSD слот карт для Wemos D1, D1 mini используется для подключения карт памяти (записи, чтения и хранения данных) в проектах на микроконтроллере Wemos Mini.
Для использования модуля нужно подключить его к контроллеру Wemos Mini. Модуль поставляется на плате типоразмера Wemos Mini. В комплекте с платой идет три вида коннекторов с расстоянием между контактами 2,54 мм: штыревые контакты, гнезда с короткими ножками, гнезда с длинными ножками. Коннекторы нужны, чтобы модульно соединить плату модуля с платой контроллера. Если кроме модуля к контроллеру больше ничего подключать не нужно, можно использовать штыревые контакты. Если же к контроллеру нужно модульно подключить еще какую-нибудь периферию, используются гнезда. Поскольку модуль MicroSD использует четыре цифровых вывода контроллера D5 – D8, то все остальные будут доступны другой периферии «сквозняком» через плату датчика.
Нужно определиться, какой из типов коннекторов Вам нужен и нужен ли вообще. Затем припаять нужные коннекторы к плате модуля. Модуль работает по интерфейсу SPI ( Serial Peripheral Interface).
Данный модуль поддерживает карты памяти типоразмера MicroSD (Trans Flash) поколения SD до 4ГБ.
Для установки карты памяти нужно повернуть её контактами вниз и вставить в разъем до характерного щелчка. Чтобы извлечь карту памяти нужно слегка нажать на нее до щелчка.

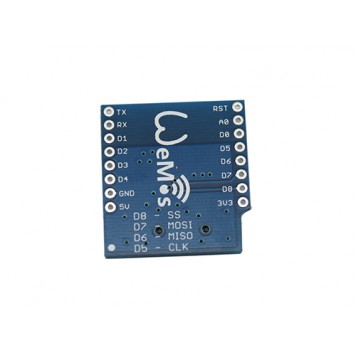

Плата модуля имеет полный набор контактов для подключения к микроконтроллеру Wemos Mini, но по факту использует четыре плюс питание:

• D5 CLK – последовательный тактовый сигнал;
• D6 MISO – вход ведущего, выход ведомого;
• D7 MOSI – выход ведущего, вход ведомого;
• D8 SS – выбор микросхемы, выбор ведомого;
• 5V – напряжение питания;
• GND – общий контакт.

Питание модуля осуществляется напрямую от микроконтроллера. Напряжение питания модуля 5В.

Характеристики:

типоразмер платы: Wemos Mini;
поддержка карт памяти: MicroSD TF (Trans Flash);
поколение карт памяти: SD;
максимальный объем карт памяти: до 4 Гб;
интерфейс: SPI;
напряжение питания: 5 В;
размеры: 27 х 25 х 8 мм;
вес: 4 г.

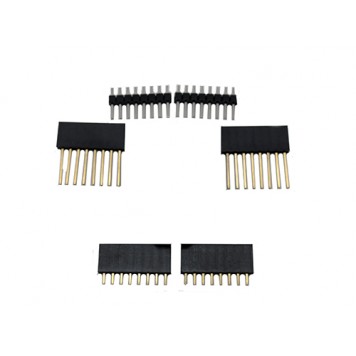

Комплект поставки:

• модуль MicroSD слот карт для Wemos D1, D1 mini;
• штыревые контакты 2,54 мм - 2шт.;
• гнезда с короткими ножками 2,54 мм - 2шт.;
• гнезда с длинными ножками 2,54 мм - 2шт.
