Модуль памяти EEPROM AT24C256 I2C 256Кбит для Arduino

Модуль памяти EEPROM AT24C256 используется в проектах на микроконтроллерах для расширения объема энергонезависимой памяти на 256 кбайт.

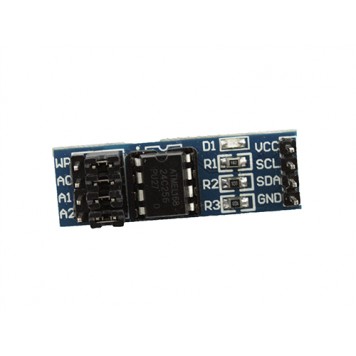

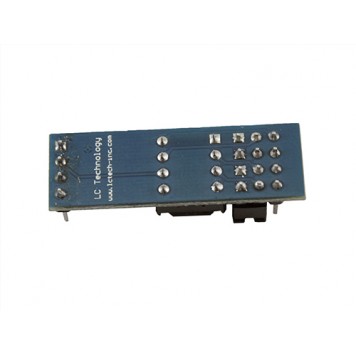

Модуль имеет однорядную группу из 4-х контактов:

• VCC – напряжение питания;
• SCL – сигнал синхронизации;
• SDA – сигнал данных;
• GND – общий контакт.

Для использования модуля нужно подключить к нему напряжение питания и контроллер. Модуль работает по интерфейсу I2C. При подаче на модуль напряжения питания начнет гореть светодиод, обозначенный на плате D1.
Модуль имеет четыре джампера, которые используются для управления:

• WP (write protect) – защита от записи;
• A0, A1, A2 – джамперы выбора адреса.

Джамперы выбора адреса используются, чтобы подключить к одному интерфейсу I2C несколько модулей.
Микросхема AT24C256 исполнена в корпусе DIP8 и установлена в гнездо сокета, что дает возможность извлекать её.
Питание модуля может осуществляется или от контроллера или от внешнего источника питания. Напряжение питания модуля 1,8 – 5 В. В зависимости от напряжения питания меняется частота: 1,8 В – 100 кГц, 2,7 В – 400 кГц, 5 В – 1 МГц.

Характеристики:

микросхема: AT24C256;
тип микросхемы: EEPROM;
объем памяти: 256 кбайт;
организация памяти: 32768 x 8;
интерфейс: I2C;
напряжение питания: 1,8 – 5 В;
размеры: 35 х 12 х 10 мм;
вес: 3 г.

Даташит на микросхему.
