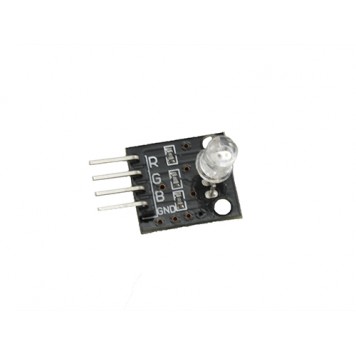

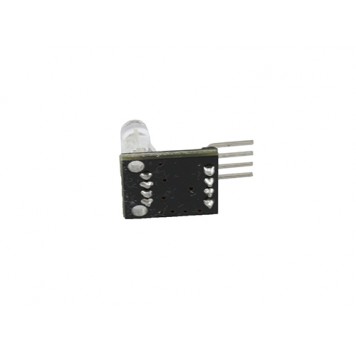

Модуль RGB светодиода KY-016 для Arduino

Модуль трехцветного RGB светодиода может использоваться в проектах на микроконтроллерах для световой индикации какого либо процесса, например: подачи питания, аварии, замыкание реле, передача данных, прием данных и т.п.
Для использования модуля трехцветного RGB светодиода нужно подключить к нему питание и управляющий сигнал от контроллера или другого управляющего микропроцессорного устройства.
Встроенный в модуль светодиод может светиться синим, зеленым, красным цветами, также цвета свечения можно включать попарно или все одновременно.
Модуль может управляться от контроллера или другого управляющего микропроцессорного устройства. Модуль имеет общий контакт негативной полярности. С помощью управляющего сигнала позитивной полярности значением +3,3 - +5 В происходит управление цветами свечения.
Модуль трехцветного RGB светодиода имеет один 4-х контактный разъем для подключения питания и управляющего сигнала:

• контакт, обозначенный «-», общий контакт;
• контакт, обозначенный B (Blue), используется для включения синего цвета свечения;
• контакт, обозначенный G (Green), используется для включения зеленого цвета свечения;
• контакт, обозначенный R (Red), используется для включения красного цвета свечения.

Питание модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Напряжение питания модуля 3,3 – 5 В постоянного тока.

Характеристики:

модель: KY-016;
тип светодиода: RGB;
диаметр светодиода: 5 мм;
управляющий сигнал: позитивной полярности значением +3,3 – +5 В;
цвета свечения: синий, зеленый, красный, попарно, все одновременно;
напряжение питания: 3,3 – 5 В;
размеры: 20 х 15 х 15 мм;
вес: 1 г.
