Модуль записи, воспроизведения звука c динамиком, Arduino

Модуль записи и воспроизведения звука используется, чтобы записывать голосовые или звуковые файлы для  последующего их воспроизведения. BK-ISD1820 может использоваться как вспомогательный модуль в различных устройствах и приборах для подачи голосовых или звуковых сигналов.
Для использования модуля нужно подключить к нему питание, по потребности микроконтроллер, по потребности динамик (входит в комплект поставки), установить нужный режим.
Управление модулем записи, воспроизведения звука осуществляется непосредственно с платы с помощью кнопок и джамперов или автоматически с помощью Arduino контроллера или другого микропроцессорного управляющего устройства.

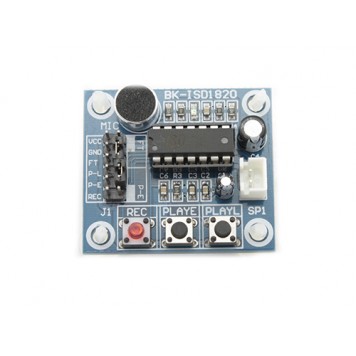

Для подключения питания и автоматизации процесса записи/воспроизведения модуль имеет двухрядную группу из двенадцати штыревых контактов, обозначенных на плате модуля J1:

• VCC – напряжение питания;
• GND – общий контакт;
• FT – режим микрофонного усилителя (то, что говорится в микрофон сразу воспроизводится динамиком);
• P-L – запись воспроизводится пока на контакте высокий уровень сигнала (аналогично кнопке PLAYL);
• P-E – когда на контакте высокий уровень сигнала, запись воспроизводится полностью один раз (аналогично кнопке PLAYE).
• REC – идет запись пока на контакте высокий уровень сигнала (аналогично кнопке REC).

Второй ряд контактов используется для выбора режима работы с помощью джамперов. Если джамперы находятся на четырех центральных контактах, выбран режим для записи и непостоянного воспроизведения. Если джампер стоит в положении P-E – выбран режим непрерывного воспроизведения. Если джампер стоит в положении FT – выбран режим микрофонного усилителя (то, что говорится в микрофон сразу воспроизводится динамиком).
На плате модуля есть три кнопки, обозначенные REC, PLAYE, PLAYL.
Нажатие и удерживание кнопки REC включает запись звука. Пока идет запись, красный светодиод, обозначенный на плате D1, светится. Когда память для записи закончилась – светодиод D1 тухнет.
Кнопка PLAYE при кратковременном нажатии включает воспроизведение записи от начала до конца.
Кнопка PLAYL воспроизводит запись при удержании, после отпускания кнопки воспроизведение записи прекращается. После повторного нажимания запись воспроизводится сначала.

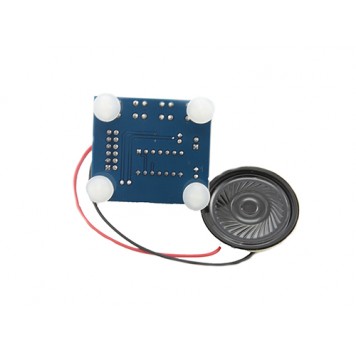

В монтажные отверстия платы установлены пластиковые стойки. При потребности стойки можно удалить.
На плате есть двухпиновый разъем, обозначенный SP1. Разъем используется для подключения к модулю динамика, который идет в комплекте. Динамик имеет сопротивление 8 Ом и мощность 0,5 Вт, диаметр динамика 37 мм.
Питание модуля осуществляется или от Arduino контроллера, другого микропроцессорного управляющего устройства, или от внешнего источника питания (блока питания, батареи). Напряжение питания 3,3 – 5 В.

Характеристики:

модель: BK-ISD1820;
микросхема: ISD 1820PY;
расстояние для записи: до 200 мм;
время записи: до 15 сек;
напряжение питания: 3,3 – 5 В;
динамик: 8 Ом; 0,5 Вт;
размеры: 40 х 38 х 19 мм;
вес комплекта: 12 г.

Комплект поставки:

• модуль записи, воспроизведения звука c динамиком, Arduino;
• динамик.
