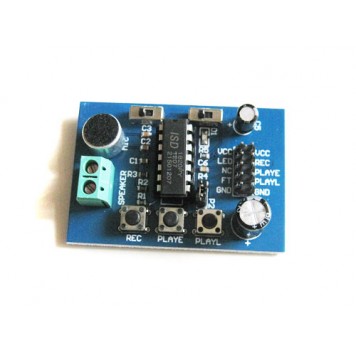

Модуль записи, воспроизведения звука для Arduino

Модуль записи и воспроизведения звука используется для самостоятельной записи голоса или звука, а также для его самостоятельного воспроизведения.
Для использования модуля нужно на его основе собрать макет. Потом подключить питание, по потребности микроконтроллер, по потребности динамик и начинать работу.
Управление модулем записи, воспроизведения звука осуществляется непосредственно с платы с помощью кнопок и переключателей или с Arduino контроллера, или с другого микропроцессорного управляющего устройства с помощью специальных программ.
На плате расположено 3 кнопки, обозначенные REC, PLAYE, PLAYL.
Нажатие кнопки REC включает запись звука.
Кнопка PLAYE включает бесконечное воспроизведение записи при кратковременном нажатии.
Кнопка PLAYL воспроизводит запись при удержании, после отпускания кнопки воспроизведение записи прекращается.
На плате есть два переключателя, обозначенные REPEAT и FT.
Переключатель FT переводится в правое положение, если используется внешний усилитель. Переключатель REPLAY переводится в правое положение, если необходимо циклическое воспроизведение записи. Параллельно все эти контакты выведены на интерфейс, установленный на плате модуля и это позволяет управлять звуковым модулем при помощи микроконтроллера.
На плате есть светодиод, обозначенный D1, который мерцает когда идет процесс записи.
Модуль записи, воспроизведения звука для Arduino имеет два интерфейса:

• интерфейс для подключения динамика имеет 2 контакта-зажима. Интерфейс подписан на плате SPEAKER.
• интерфейс для подключения к микроконтроллеру имеет 10 штыревых контактов. Обозначение контактов: VCC, LED, NC, FT, GND/VCC, REC, PLAYE, PLAYL, GND.

Питание модуля осуществляется или от Arduino контроллера, или другого микропроцессорного управляющего устройства, или от внешнего источника питания (блока питания, батареи). Напряжение питания 3 – 5В.

Характеристики:

собран на микросхеме ISD 1820PY;
время записи: 8 - 20 сек (в зависимости от сопротивления резистора от 80 до 200 кОм);
высокое качество записи звука (чем больше время записи, тем хуже качество записи);
возможность управления: как кнопками, так и через микроконтроллер;
рабочее напряжение: 3 – 5 В;
возможность подключения внешнего усилителя (переключатель FT);
габариты модуля: 54,1 х 38,0 х 17,0 мм;
вес: 16 г.
