RFID ID РЧИД считыватель карт RDM6300 Arduino

RFID ID РЧИД считыватель карт RDM6300 Arduino используется для чтения/записи бесконтактных RFID меток с частотой 125 кГц. Модуль может быть использован в системах контроля доступа, автоматической идентификации, робототехники, отслеживания вещей и т.п. Практическое применение: автоматический замок для открывания двери, ящика, шкафа, программатор для домофонных ключей, организация складского учета и т.п.
RFID (Radio Frequency IDentification, радиочастотная идентификация) — способ автоматической идентификации объектов, в котором посредством радиосигналов считываются или записываются данные, хранящиеся в RFID-метках.

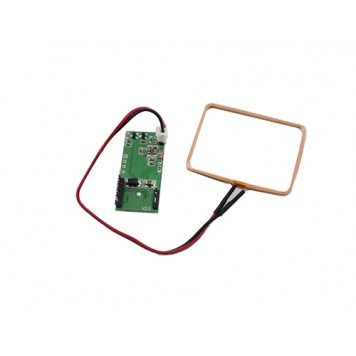

Для использования модуля нужно подключить внешнюю антенну и питание. После подачи питания на плате модуля будет гореть зеленый светодиод. Затем нужно произвести подключение модуля к Arduino контроллеру или другому микропроцессорному управляющему устройству. Потом в контроллер нужно записать программу для работы с модулем. После этого нужно попробовать инициализировать подходящую RFID метку и если все в порядке, можно начинать работу с модулем.

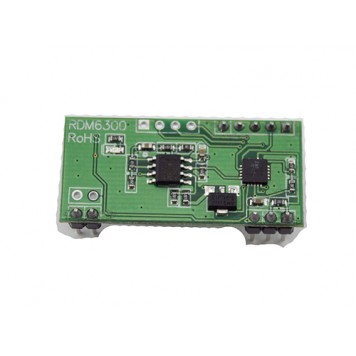

RFID ID РЧИД считыватель карт RDM6300 Arduino имеет три разъема для подключения микроконтроллера, питания и антенны. На плате модуля нет никаких обозначений, потому придется пользоваться документом шпаргалкой. На плате RDM6300 есть дополнительный разъем под вторую антенну. При потребности, посредством пайки можно запараллелить вторую антенну.
Модуль работает через UART интерфейс и с помощью RS485 модуля может передавать информацию на большие расстояния.
Питание RDM6300 может осуществляться от Arduino контроллера или другого микропроцессорного управляющего устройства или от внешних источников питания. Напряжение питания 5В постоянного тока.

Характеристики:

модель: RDM6300;
напряжение питания: 5 В;
частота: 125 кГц;
дальность считывания: до 2,5 см;
размеры внешней антенны: 45 х 35 мм;
длина провода антенны: 150 мм;
размеры модуля: 37 х 18 х 11 мм;
вес комплекта: 4 г.
