Стерео аудио модуль Bluetooth XS3868 v3 на OVC3860

Снято с продажи

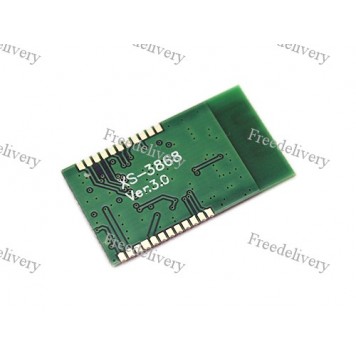

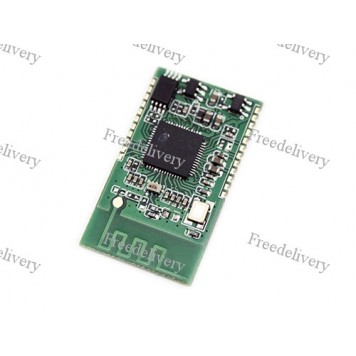

Bluetooth приемо-передатчик, аудио модуль с PCB антенной, на подложке, модели XS3868 v3, построенный на чипе OVC3860.

Bluetooth модуль XS3868 позволяет подключать различные модули Arduino, Raspberry PI (и им подобные) к телефонам, PDA, наладонникам, смартфонам, ноутбукам и другим устройствам, имеющим на борту модуль Bluetooth в режиме master и передавать данные через интерфейс UART. Также XS3868 может использоваться в качестве аудио модуля, т.е. принимать по Bluetooth интерфейсу цифровой аудио поток, воспроизводить его, а также управлять громкостью, переключать треки и т.п. Модуль можно встроить в авто магнитолу и с помощью смартфона воспроизводить любимые треки «по воздуху». Также с помощью XS3868 можно заряжать аккумуляторы 3,7В небольшой емкости т.к. выходной ток мал, до 150мА. На плате модуля есть клеммная площадка для подключения внешней антенны.
Для использования Bluetooth модуля нужно определить, для каких целей будет использоваться XS3868 – в качестве Bluetooth приемо-передатчика или в качестве аудио модуля.
Если использовать XS3868 как приемо-передатчик, к модулю нужно подключить питание и микроконтроллер. Потом нужно установить библиотеку и записать в микроконтроллер программу для работы с модулем. Далее на компьютере нужно создать COM порт по Bluetooth соединению. После этого понадобится программа-терминал для отправки данных через COM порт по Bluetooth соединению. Потом нужно провести настройку и тестирование модуля с помощью AT-команд, соединить модуль с устройством master Bluetooth и начинать работу. Также есть возможность подключения к Linux и Android. При подключении к модулю питания, на корпусе должен загореться красный светодиод. По умолчанию, модуль виден другими Bluetooth устройствами как POR 1007BT. Пароль для соединения 0000.
Если использовать XS3868 как аудио модуль, нужно подключить питание, резистор 4,7 кОм – 10 кОм между выводами 1,8V OUT и RST и разъем для наушников или сразу устройства воспроизведения звука. Для качественного воспроизведения звука может понадобиться аудио усилитель. Модуль определяется как гарнитура и после соединения с master устройством сразу готов воспроизводить звук. Если подключить только питание и устройства воспроизведения без кнопок модуля, то громкость автоматически будет на максимуме. Будет ли регулировка звука зависит от master устройства – громкость может, как регулироваться, так и не регулироваться и оставаться на максимуме. К модулю можно подключить моно микрофон. Также к XS3868 можно подключать кнопки регулировки громкости, кнопку Play, кнопку Back, кнопку Next.
Распиновка модуля XS3868:
Распиновка модуля XS3868
Назначение выводов модуля:

  • 16, 17, 19 – стерео аудио выход;
  • 22, 23 – контакты подключения микрофона;
  • 24, 26 – контакты подключения светодиодов для индикации;
  • 25 – вход питания 5В для зарядки аккумулятора;
  • 31 – общий контакт;
  • 29 – вход питания;
  • 33 – выход 1,8В;
  • 35 – контакт сброса Reset;
  • 36, 37 – контакты для кнопок регулировки громкости звука;
  • 43, 44 – UART интерфейс;
  • 52, 54, 55 – контакты кнопок управления воспроизведением.

Питание Bluetooth модуля XS3868 осуществляется или от микроконтроллера, или от внешнего источника питания (блока питания, батареи). Напряжение питания модуля 3,3 – 4,2В ток потребления 55мА.

Характеристики:

модель: XS3868 v3;
чип: OVC3860;
частота: 2,402 – 2,480 ГГц;
мощность передатчика: 4 дБм (PCB антенна), Class2;
чувствительность приемника: -82 дБм;
версия Bluetooth: 2.0;
радиус действия: примерно 10 м;
скорость передачи данных: до 3 Мбит;
максимальное сопротивление устройств воспроизведения без усилителя: 32 Ом;
встроенный усилитель для наушников мощностью: 40 мВт;
напряжение питания: 3,3 – 4,2В;
ток потребления: до 55 мА;
ток потребления в спящем режиме: менее 10 мА;
время перехода режим энергосбережения: 5 минут;
профили: A2DP V1.2–Sink Only, AVRCP V1.4 –Controller Only, HSP V1.2, HFP V1.5;
скорость соединения по UART: 115200 бод;
встроенный стерео ЦАП: 20 битный;
встроенный моно АЦП: 16 битный;
встроенный контроллер заряда аккумуляторов: Li-ion, Li-Pol;
ток зарядки аккумуляторов: до 150 мА;
пароль для соединения: 0000;
размеры: 30 x 17 x 4 мм;
вес: 3г.
