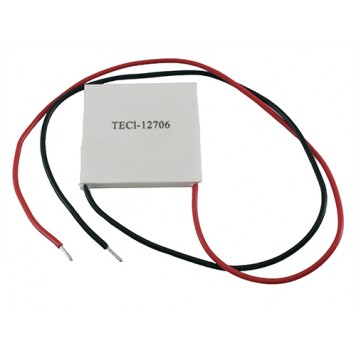

Термоэлемент Пельтье TEC1-12706, 12В 6А 77Вт

Термоэлектрический преобразователь Пельтье TEC1-12706 используется в ситуациях, когда необходимо охлаждение с небольшой разницей температур или энергетическая эффективность охладителя не важна. Практическое применение в качестве охладителя: в автомобильных и портативных холодильниках, стабилизаторах температуры в климатическом оборудовании, в медицинском и фармацевтическом оборудовании, в системах охлаждения компьютерных процессоров, в цифровых фотокамерах с зарядовой связью, второй или третьей ступени охлаждения в компьютерной технике или радиоэлектронных устройствах.
При пропускании через термоэлемент Пельтье постоянного электрического тока одна сторона нагревается, а противоположная охлаждается. Эффективность охлаждения – зависит от эффективности отвода тепла с горячей стороны.
Устройство термоэлемента Пельтье TEC1-12706:

Для использования термоэлемента Пельтье нужно подключить к нему напряжение питания постоянного тока значением 5 – 12 В и соединить с радиатором для отвода тепла с горячей стороны. Если подключить красный проводник TEC1-12706 к положительному полюсу питания, а черный к отрицательному полюсу питания, то сторона с маркировкой будет охлаждаться, а соответственно обратная сторона – нагреваться. Если поменять полярность питания, то холодная и горячая сторона поменяются местами. С помощью переключателя полярности питания можно превратить TEC1-12706 из охладителя в нагреватель.
Термоэлемент TEC1-12706 также можно использовать в качестве термогенератора электрического тока. Для этого необходимо создать между противоположными сторонами элемента большую разницу температур. Для этого одну сторону термоэлемента нужно охлаждать, а противоположную нагревать. При разнице температур между холодной и горячей сторонами термоэлемента возникает разница электрических потенциалов и появляется ЭДС. Чем больше разница температур, тем выше выходная мощность.
На практике с элемента TEC1-12706, при разнице температур около 70°C, удается получить около 0,5 Вт выходной мощности.
Питание термоэлемента Пельтье может осуществляться от любого источника постоянного тока с напряжением 5 – 15,4 В и выходным током не менее 6 А.

Характеристики:

модель: TEC1-12706;
количество термоэлементов: 127 шт.;
напряжение питания: 5 – 15,4 В;
максимальный потребляемый ток: 6 А;
максимальная мощность охлаждения расчетная: 77 Вт;
максимальная мощность охлаждения практическая: 66 Вт;
максимальная разница температур между сторонами (при температуре холодной стороны 0°C): 79°C;
материал: Al2O3;
реальная выходная мощность: около 0,5 Вт;
размеры: 40 x 40 x 3,6 мм;
длина проводов: 27 см;
вес: 23 г;
цвет: белый.

ВАЖНО: категорически запрещается допускать нагрев "горячей" стороны термоэлемента выше 50 градусов иначе через 1 - 2 минуты работы без отвода тепла термоэлемент выгорит (выйдет из строя). При проектировании обязательно выбирайте радиатор, способный рассеять выделяемое тепло. По возможности контролируйте температуру "горячей" стороны термоэлемента любыми доступными Вам средствами (термопара, терморезистор т.п.).

Даташит.
