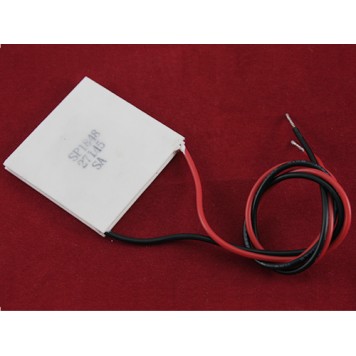

Термоэлемент Пельтье термогенератор Зеебека TEC1-27145 SP1848

Термоэлемент Пельтье TEC1-27145 SP1848 используется в ситуациях, когда необходимо охлаждение с небольшой разницей температур или энергетическая эффективность охладителя не важна. Например, элементы Пельтье применяются в ПЦР-амплификаторах (Полимеразная цепная реакция), маленьких автомобильных холодильниках, так как применение компрессора в этом случае невозможно из-за ограниченных размеров, и, кроме того, необходимая мощность охлаждения невелика.
Кроме того, элементы Пельтье применяются для охлаждения устройств с зарядовой связью в цифровых фотокамерах. За счёт этого достигается заметное уменьшение теплового шума при длительных экспозициях (например, в астрофотографии). Многоступенчатые элементы Пельтье применяются для охлаждения приёмников излучения в инфракрасных сенсорах.
Также элементы Пельтье часто применяются для охлаждения и термостатирования диодных лазеров с тем, чтобы стабилизировать длину волны излучения. В приборах при низкой мощности охлаждения элементы Пельтье часто используются, как вторая или третья ступень охлаждения. Это позволяет достичь температур на 30 – 40 Кельвин ниже, чем с помощью обычных компрессионных охладителей (до -80 для одностадийных холодильников и до -120 для двухстадийных).

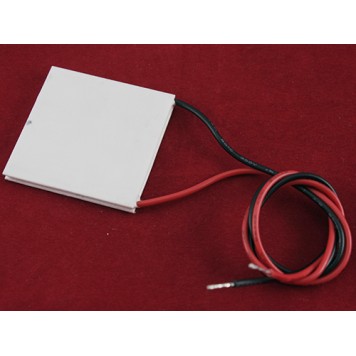

Для использования термоэлемента Пельтье нужно собрать на его основе макет, подключить питание в полярности, в соответствии с поставленной задачей (нагрев или охлаждение). Если подключать красный проводник элемента Пельтье к позитивному полюсу, а черный к негативному, то сторона с маркировкой будет "холодной", соответственно обратная сторона - "горячей". Если поменять полярность питания, поменяется направление "перекачки" тепла (холода), т.е. можно простым переключателем превратить его из холодильника в нагреватель. Чем эффективнее будет отвод тепла с горячей стороны, тем эффективнее будет охлаждение.
Устройство термоэлемента Пельтье TEC1-27145 SP1848:

Термоэлемент TEC1-27145 SP1848 можно использовать в качестве термогенератора. Для этого необходимо одну сторону термоэлемента охлаждать, а другую нагревать. При разнице температур между холодной и горячей сторонами термоэлемента, возникает разница электрических потенциалов и появляется ЭДС. Чем больше разница температур, тем выше выходная мощность.
Абсолютные параметры:

• Выходное напряжение при разнице температуры 100°C: 4,8 В;
• Максимальный выходной ток при разнице температуры 100°C: 669 мА.
• Но на практике удается получить с этого элемента немного больше 1 Вт выходной мощности.

Характеристики:

модель: TEC1-27145 SP1848;
вид модуля: однокаскадный;
максимальная температура горячей стороны без отвода тепла: 50°C;
максимальное выходное напряжение: 4,8 В;
максимальный выходной ток: 669 мА;
максимальная выходная мощность: 3,4 Вт;
реальная выходная мощность: немного больше 1 Вт;
длина проводов: 270 мм;
размеры: 40 x 40 х 4 мм;
вес: 22 г.

ВАЖНО: категорически запрещается допускать нагрев "горячей" стороны термоэлемента выше 50 градусов иначе через 1 - 2 минуты работы, без отвода тепла, термоэлемент выгорит (выйдет из строя). При проектировании обязательно выбирайте радиатор, способный рассеять выделяемое тепло. По возможности контролируйте температуру "горячей" стороны термоэлемента любыми доступными Вам средствами (термопара, терморезистор т.п.).

Даташит.
