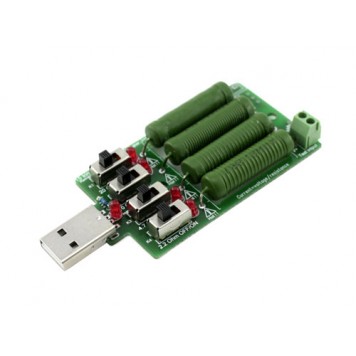

USB нагрузочный резистор, нагрузка регулируемая 0.25-4А

Нагрузочное устройство основано на четырех параллельно установленных резисторах с сопротивлением: 20 Ом, 10 Ом, 4.7 Ом, 2.2 Ом и мощностью 10 Вт каждый. Используется для проверки сетевых адаптеров питания с USB портом от смартфонов, планшетов, плееров и других устройств. Также может использоваться для разрядки аккумуляторов и повербанков.  Идеальное устройство для определения плохих зарядок и несоответствий заявленным характеристикам.
Для начала работы нужно выставить желаемую нагрузку с помощью переключателей на плате, так с помощью различных комбинаций включенных и выключенных в электрическую цепь резисторов возможно установить нагрузку: 0.25, 0.5, 0.75, 1, 1.25, 1.5, 1.75, 2.25, 2.5, 2.75, 3, 3.25, 3.5, 3.75, 4 А. Подключить нагрузку к тестируемому адаптеру питания и вставить его в сеть. Перед включением обязательно убедитесь что адаптер рассчитан на установленный ток нагрузки, иначе возможен выход его из строя. При нормальном функционировании устройства будут гореть красные светодиодные индикаторы возле USB-порта и напротив включенных резисторов. Если же адаптер питания не будет справляться с нагрузкой, светодиоды могут мерцать или вообще потухнуть.
Для большей наглядности нагрузочный резистор очень удобно использовать с различными USB тестерами тока, например с этим.

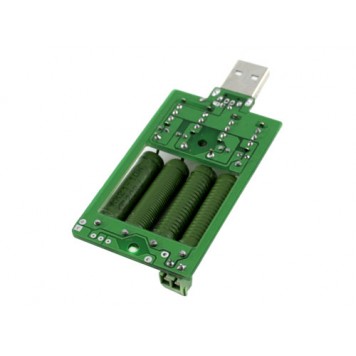

На задней части платы устройства установлены две клеммы с винтовыми зажимами, к которым можно подключить источники питания без USB интерфейса.
Для охлаждения на плате есть отверстие под резисторами, но даже оно не спасает устройство от нагрева, особенно при установленной максимальной нагрузке. Поэтому, во-первых, не следует использовать устройство длительное время, для избежания выхода его из строя. Во-вторых, работать с ним крайне осторожно так как при контакте его с кожей возможны ожоги. Для дополнительного охлаждения можно и желательно установить радиатор или кулер.

Характеристики:

подаваемая нагрузка: 0.25 - 4 А (устанавливается переключателями);
напряжение: DC 5 В;
индикация работы: 5 LED;
размер: 89 х 40 х 12 мм;
вес: 28 г.
