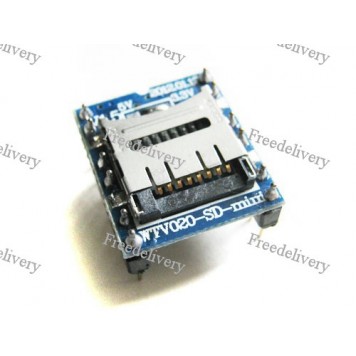

Звуковой модуль, MicroSD аудио плеер, для Arduino

Звуковой модуль, MicroSD аудио плеер предназначен для проектов, где требуется простое решение по хранению-воспроизведению аудио файлов большой длительности с высоким качеством звучания.
Модуль может работать как отдельное устройство, без подключения к микроконтроллеру. Для использования модуля нужно собрать на его основе макет (подключить питание, подключить по потребности к контроллеру, по потребности подключить кнопки, по потребности подключить динамики). Потом нужно записать в контроллер специальную библиотеку для работы с модулем. Потом вставить MicroSD карту и начинать работу.
Держатель MicroSD сделан с крышкой фиксатором, чтобы установить MicroSD карту нужно перевести фиксатор в положение OPEN и поднять ее. В крышку, контактами вниз, установить MicroSD карту, закрыть крышку и перевести ее в положение LOCK.
Запись файлов на карту памяти производится с помощью любого бытового картридера (в комплект не входит).
Звуковые файлы для записи нужно подготовить в соответствии с нижеследующими требованиями.

1. Карта памяти должна быть отформатирована в стандарте FAT-16.
2. Файлы формата WAV должны иметь частоту не более 16кГц.
3. Файлы формата AD4 могут иметь частоты до 32 кГц.
4. Файлы должны располагаться в корневом каталоге карты памяти.
5. Имена записываемых файлов должны быть следующими:  «0000.wav», «0001.wav», «0002.wav», «0003.wav», … и т.д. Если формат файлов – AD4, то имена должны быть следующими: «0000.ad4», «0001.ad4», «0002.ad4», «0003.ad4» и т.д. При этом файл с номером «0000» будет проигрываться первым, затем файл с номером «0001» и т.д.

Управление модулем осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства с помощью специальных программ или с помощью кнопок управления. Модуль имеет несколько режимов управления кнопками, в зависимости от настроек.
В режиме MP3 используются кнопки с функциями воспроизведение/пауза, следующий трек/предыдущий трек, громкость больше/громкость меньше.
В режиме с 3 кнопками используются кнопки с функциями пуск, громкость больше/громкость меньше.
В 5-кнопочном режиме каждая из пяти кнопок управляет включением отдельного звукового файла на SD карте. Включение воспроизведения происходит по фронту отрицательного импульса на соответствующем выводе. Этот режим имеет три дополнительных подрежима: включение воспроизведения происходит по фронту импульса, или каждая кнопка работает в режиме Play/Stop (первый импульс включает воспроизведение, следующий останавливает), или циклическое воспроизведение, когда каждая кнопка работает в режиме Play/Stop.
В циклическом режиме при включении питания воспроизведение начинается автоматически, как только на модуль подается напряжение питания и продолжает играть и повторяться до тех пор, пока есть питание. В этом режиме может использоваться всего одна кнопка управления, которая выполняет функцию Pause/Play. При нажатии на нее воспроизведение приостанавливается, при повторном нажатии возобновляется с места паузы.
В режиме управления внешним микроконтроллером все команды управления и номер воспроизводимого файла подаются на WTV020-SD через две линии управления (сигнал тактирования CLK и входной сигнал данных DI).
В этом режиме также есть возможность кнопочного управления: к микросхеме/модулю можно подключить 3 кнопки, которые будут выполнять функции Play/Stop, Next, Previous.
Контакты модуля и их назначение:


Питание модуля осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания модуля 2,7 – 5В.

Характеристики:

модуль может работать как отдельное устройство, без подключения к микроконтроллеру;
поддержка micro SD карты 1 Гб максимально или SPI флеш 64MB максимально;
автоматическая идентификация аудио файлов;
позволяет хранить и воспроизводить большой объем аудио информации: до 512 файлов общей длительностью до 46 часов;
встроенный высокоскоростной аудио процессор, обеспечивает качественное и чистое звучание;
поддержка аудио формата: 4-битный ADPCM (*.AD4);
частота дискретизации 6 кГц – 36 кГц для формата AD4;
частота дискретизации 6 кГц ~ 16 кГц для формата WAV;
16 битный ШИМ аудио выход;
ЦАП (DAC) выход для подключения внешнего усилителя;
разные режимы работы с кнопками;
потребление тока в режиме ожидания: 15мкА;
напряжение питания модуля: 2,7 – 5В;
размеры: 20,8 х 17,9 х 12,0 мм;
вес: 3 г.
