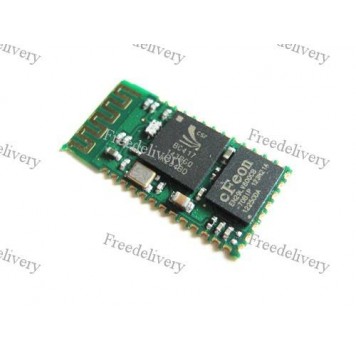

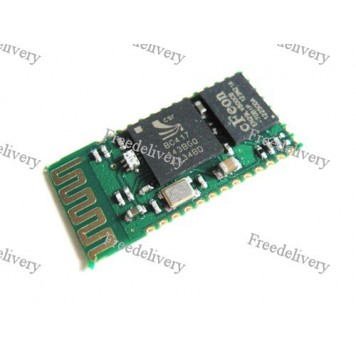

Bluetooth модуль с антенной, RS232 TTL для Arduino

Bluetooth модуль позволяет подключиться к телефонам, PDA, наладонникам, смартфонам, ноутбукам и другим устройствам, имеющим на борту модуль Bluetooth в режиме master и передавать данные на контроллер через стандартный интерфейс RS-232.
Для использования Bluetooth модуля нужно на его основе собрать макет (подключить питание, контроллер, master bluetooth). Потом нужно провести настройку и тестирование модуля с помощью AT-команд и начинать работу.
Управление Bluetooth модулем осуществляется из устройства master bluetooth (телефон, PDA, ноутбук и проч.). Данные передаются по стандарту UART, который вшит  в большинстве встраиваемых систем (этот порт имеется почти во всех микроконтроллерах либо легко организуется программно).
Bluetooth модуль с антенной имеет два интерфейса:

• RS232 для подключения модуля к микроконтроллеру. Имеет два контакта TXD и RXD.
• Bluetooth интерфейс, который использует частоты 2,4 – 2,48 ГГц, уровень мощности Class2 (+6 dBm), чувствительность приемника - 85 dBm. Протокол передачи данных BlueTooth V2.0.

Питание Bluetooth модуля осуществляется или от микроконтроллера, или от внешнего источника питания (блока питания, батареи). Напряжение питания модуля 3,3 В. Ток потребления 35 мА, в режиме поиска радио соединения 8 мА, когда радиоканал установлен и функционирует, ток в режиме сна < 1 мА.

Характеристики:

модуль построен на чипе BC417 компании Cambridge Silicon Radio;
Bluetooth работает на прием и на передачу;
интерфейс RS232;
рабочая частота: 2,4 – 2,48 ГГц;
уровень мощности Bluetooth: Class2 (+6 dBm);
чувствительность приемника: 85 dBm;
протокол передачи данных: протокол BlueTooth V2.0;
возможные скорости передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600, 1382400 бод;
напряжение питания: 3,3 вольт;
ток потребления: 35 мА;
рабочий температурный диапазон: -40 – +105°C;
габариты: 27 х 13 х 2 мм;
вес: 1 г;
цвет: зеленый.

Размещение контактов Bluetooth модуля:
