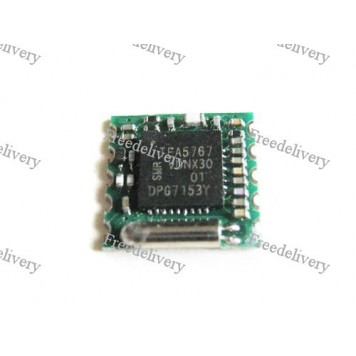

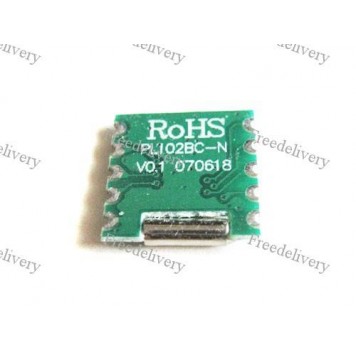

FM радио модуль стерео Philips TEA5767 для Arduino

FM радио модуль стерео Philips TEA5767 используется для создания проектов, где нужен FM радио приемник.
Для использования модуля нужно сначала собрать на его основе макет (подключить питание, подключить к контроллеру, подключить антенну). После этого можно начинать работу.
Управление датчиком осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства с помощью специальных программ.
FM радио модуль стерео Philips TEA5767 имеет 10 клем-контактов для подключения питания, антенны, микроконтроллера:

• интерфейс IIC контакты 1 и 2 (1-SDA, 2-SCL);
• контакт 3 Busmode (настройка шины);
• контакт 4 Write/Read (не используется);
• контакты 5 и 6 питание (5-VCC, 6-GND);
• контакты 7 и 8 аудио выход (7-audio R, 8-audio L);
• контакт 9 MPXO (не используется);
• контакт 10 антенна.

Питание модуля может осуществляться или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или от внешнего источника питания (блока питания батареи). Модуль может работать при напряжении 2,5 – 5В.

Характеристики:

диапазон частот: 76 - 108 МГц;
Напряжение питания: 2,5 – 5В;
IIC интерфейс;
встроенный часовой кварц 32.768 КГц.
габариты модуля: 11,2 х 11,2 х 2,0 мм;
вес: 1 г;
цвет: зеленый.

Схема подключения и распиновка контактов:
