SDR радиостанция 70МГц 6ГГц для гигабитных Ethernet карт MicroSD PLUTO+

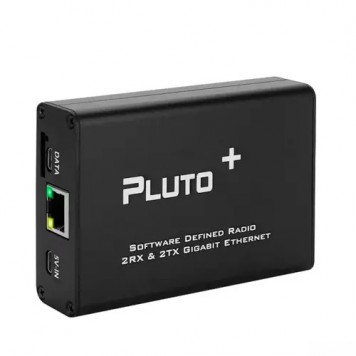

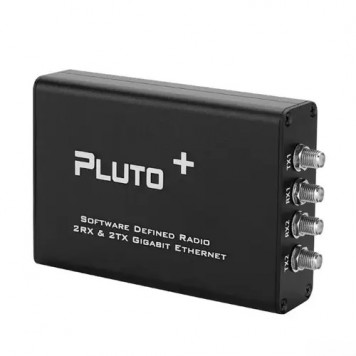

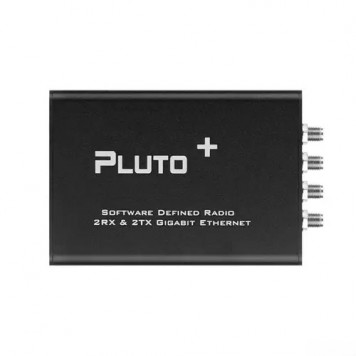

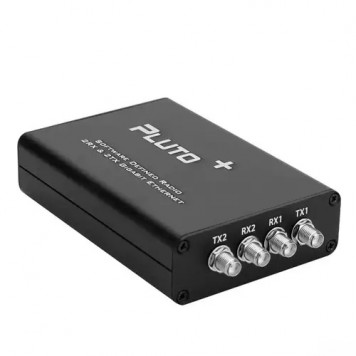

PLUTO+ (Pluto Plus) – это обновленная версия оригинального PLUTO SDR, которая включает в себя порт Gigabit Ethernet, по 2 канала TX и RX, открытые через SMA, слот MicroSD, VCTCXO 0.5ppm и вход внешней синхронизации через порт U.FL на печатной плате.

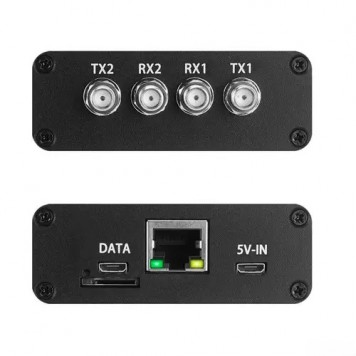

Интерфейсы и подключения:

• Обратите внимание! Все уровни ввода-вывода имеют напряжение 1.8 В.
• При использовании официальной прошивки для ADI-Pluto SDR подключитесь к URST-MI052.
• При использовании прошивки Pluto+ и необходимости поддержки Ethernet, подключите URST-MIO46.
• При использовании SD-карты для загрузки подключите SD-H к 1В.8.
• При использовании JTAG для отладки подключите JTAG# к GND.
• Подключите EXCLK к GND при использовании внешнего опорного тактового сигнала.
• Порт ключа PTT: PTT управляет оптопарами через GPIO0 (MI00), что требует внешнего реле или схемы управления.
• Ключ DFU: В любой момент вы можете нажать кнопку DFU и снова включить питание PLUTO+, чтобы войти в режим DFU, но для этого необходимо подключить перемычку URST к MI052.
• Вход CLK IPEX: Вы можете подключить кабель для ввода внешнего высокоточного опорного генератора для AD9363 через интерфейс IPEX.   Основной уровень не должен превышать 3.3 В, а перемычка EXCLK должна быть подключена к GND, чтобы отключить встроенные часы.
• Калибровка частоты встроенного VCTCXO: Частоту тактового сигнала 40M можно точно настроить, регулируя регулируемый резистор рядом с VCTCXO, при условии, что у вас есть источник опорного сигнала.
• Micro-SD: Поддержка загрузки через SD-карту, необходимо подключить перемычку SD-H к 1V8.

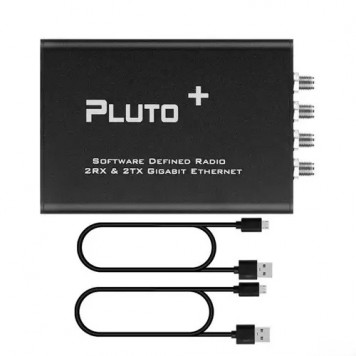

В комплект поставки входит радиоприемник PLUTO+ и 2 шт. кабеля MicroUSB.

Характеристики:

АЦП/ЦАП: AD9363 (можно переделать на AD9361 или AD9364);
каналы: 2 TX, 2 RX, поддержка MIMO;
RF-диапазон: 70 МГц – 6 ГГц;
исходная частота: VCTCXO 40 МГц 0.5 стр/мин;
SOC: для Zynq7010 FPGA: 28 Кб;
ОЗУ: 512 Mб;
FLASH: 32 Mб;
USB: 2.0, поддержка OTG;
Ethernet: 1000 Mб;
MicroSD можно использовать для загрузки;
вход постоянного тока: 5 В ±0.5 В, 2 А, MicroUSB;
размер: 10.3 х 7.1 х 2.6 см;
вес: 210 г;
материал корпуса: алюминий.
