Модуль Prototype Shield для Wemos D1 D1 mini

Модуль Prototype Shield для Wemos D1 D1 mini используется для создания на её основе макетов и прототипов при работе с микроконтроллером Wemos Mini.
Для использования модуля нужно подключить его к контроллеру Wemos Mini. Модуль поставляется на плате типоразмера Wemos Mini. В комплекте с платой идет три вида коннекторов с расстоянием между контактами 2,54 мм: штыревые контакты, гнезда с короткими ножками, гнезда с длинными ножками. Коннекторы нужны, чтобы модульно соединить плату датчика с платой контроллера. Если кроме датчика к контроллеру больше ничего подключать не нужно, можно использовать штыревые контакты. Если же к контроллеру нужно модульно подключить еще какую-нибудь периферию, используются гнезда. Модуль Prototype Shield может использовать не все выводы контроллера, тогда все свободные выводы будут доступны другой периферии «сквозняком» через плату модуля. Исходя из модульной структуры проекта, Вам нужно определиться, какой из типов коннекторов нужно использовать. Затем припаять нужные коннекторы к плате модуля и соединить с микроконтроллером Wemos Mini.
Клеммы модуля, к которым будут подключены коннекторы, продублированы на рабочей площадке шилда для удобства подключения к ним элементов прототипа.

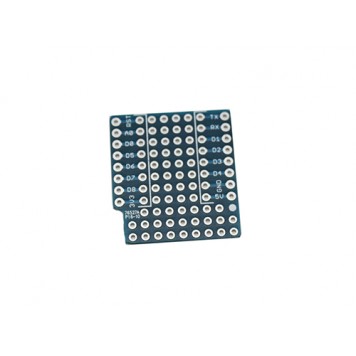

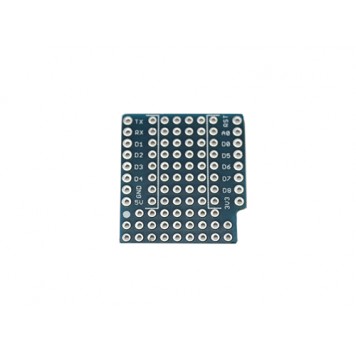

Рабочая площадка шилда имеет 57 электрически несоединенных между собой клемм для прототипирования/макетирования. Клеммы есть с обеих сторон платы модуля.
Плата модуля Prototype Shield имеет полный набор контактов для подключения к микроконтроллеру Wemos Mini.
Питание модуля осуществляется напрямую от микроконтроллера.

Характеристики:

типоразмер платы: Wemos Mini;
модель модуля: Prototype Shield;
количество клемм в рабочей зоне: 57;
количество клемм для подключения к микроконтроллеру: 16;
размеры: 27 х 25 х 8 мм;
вес: 3 г.

Комплект поставки:

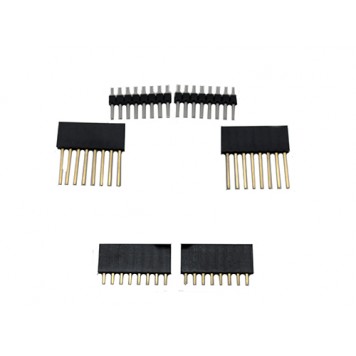

• модуль Prototype Shield для Wemos D1 D1 mini;
• штыревые контакты 2,54 мм - 2шт.;
• гнезда с короткими ножками 2,54 мм - 2шт.;
• гнезда с длинными ножками 2,54 мм - 2шт.
