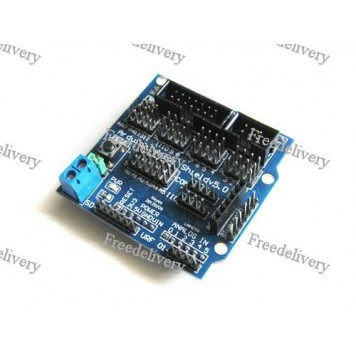

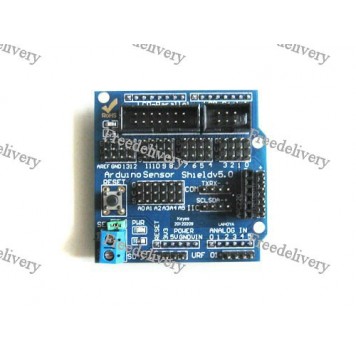

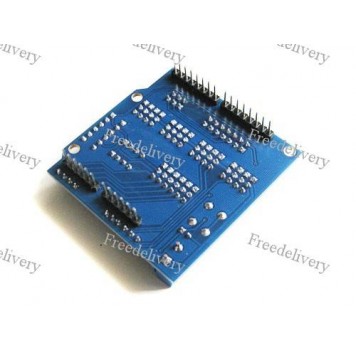

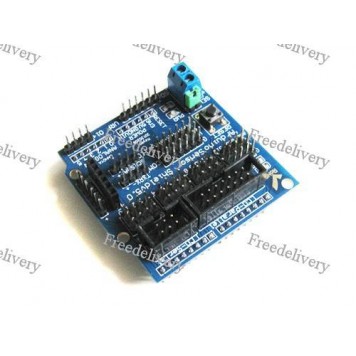

Плата расширения Arduino Sensor Shield V5.0 APC220

Плата расширения Arduino Sensor Shield V5.0 APC220 предназначена для подключения к ней различных устройств Arduino или аналогов устройств через стандартные интерфейсы.
Для использования платы расширения нужно собрать на ее основе макет посредством подключения различных внешних устройств к интерфейсам платы.
Потом к плате нужно подключить Arduino контроллер или другое управляющее микропроцессорное устройство. И в завершении подать на плату питание или от Arduino, или от внешнего источника питания (блока питания, батареи) и начинать работу.
Управление платой расширения осуществляется или от Arduino контроллера, или другим микропроцессорным управляющим устройством.
На плате расширения находится кнопка сброса параметров или перезагрузки RESET.
Когда на плату подается питание, должен загореться светодиод PWR. На плате расширения Arduino Sensor Shield V5.0 APC220 расположено множество интерфейсов для подключения различных внешних устройств и питания:

• SD card interface (интерфейс для подключения карт памяти SD) – имеет 6 выводов, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, GND, D11, D10, D13, D12.
• Ultrasonic interface (интерфейс для подключения ультразвуковых датчиков) – имеет 4 вывода, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, A0, A1, GND.
• Интерфейс для подключения внешнего источника питания (блока питания, батареи). Обозначение выводов: GND, VCC.
• Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN.
• Установлено шесть аналоговых входов обозначенных: 0, 1, 2, 3, 4, 5.
• Analog IO ports (интерфейс аналоговых входов-выходов) имеет 6 выводов, обозначение выводов: A0, A1, A2, A3, A4, A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal.
• I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Имеет 4 вывода, обозначение контактов: SCL (Serial CLock), SDA (Serial DAta), «-», «+».
• Интерфейс RS232 (последовательная шина COM), имеет 4 вывода обозначение выводов: Tx, Rx, «-», «+».
• ACP220 wireless module interface (интерфейс для подключения внешнего Wi-Fi модуля ACP220). Имеет 6 входов, обозначение входов: GND, VCC, не задействован, D1, D0, не задействован.
• Bluetooth interface (интерфейс для подключения внешнего устройства Bluetooth) имеет 6 выводов. Обозначение выводов: VCC, GND, D1, D0, GND, 3V3.
• Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов. Обозначение выводов: D0, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Вывод AREF (опорное напряжение для аналоговых входов).
• LCD parallel interface (параллельный порт для подключения жидкокристаллического дисплея) имеет 14 выводов. Обозначение выводов на схеме интерфейсов платы.
• LCD serial interface (последовательный порт для подключения жидкокристаллического дисплея) имеет 6 выводов. Обозначение выводов на схеме интерфейсов платы.

Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Переключение с источника питания Arduino на внешний источник осуществляется с помощью перемычки SEL. Для питания платы нужно напряжение 5В.

Характеристики:

наименование: Arduino Sensor Shield V5.0 APC220;
напряжение питания плати: 5В;
питание: от Arduino и внешних источников питания;
SD card interface (интерфейс для подключения карт памяти SD);
Ultrasonic interface (интерфейс для подключения ультразвуковых датчиков);
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем;
Интерфейс RS232 (последовательная шина COM);
ACP220 wireless module interface (интерфейс для подключения внешнего Wi-Fi модуля ACP220);
Bluetooth interface (интерфейс для подключения внешнего устройства Bluetooth);
LCD parallel interface и LCD serial interface (параллельный и последовательный порт для подключения жидкокристаллического дисплея);
габариты платы: 57 х 57 х 20 мм;
вес: 26 г.

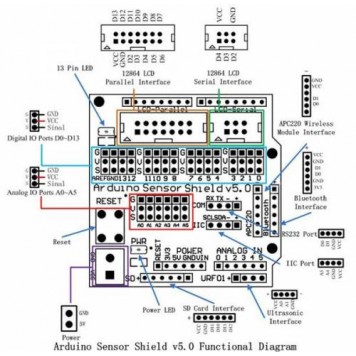

Интерфейсы платы расширения Arduino Sensor Shield V5.0 APC220:
