16-канальный модуль реле 12V для Arduino PIC ARM

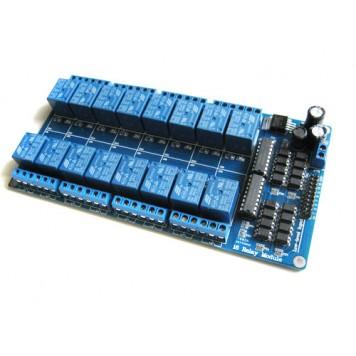

16-канальный модуль реле 12V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к выводам 12V и GND модуля питание 12В. Потом к управляющим выводам 1 – 16 релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство.
К выводам 5V и GND нужно подать дополнительное питание 5В от микроконтроллера или другого управляющего устройства и приступать к работе.
Также питание может подаваться от внешнего источника питания (блока питания, батареи).
К каждому из 16 реле подключен красный светодиод, который будет светиться, когда реле включено.
Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства.

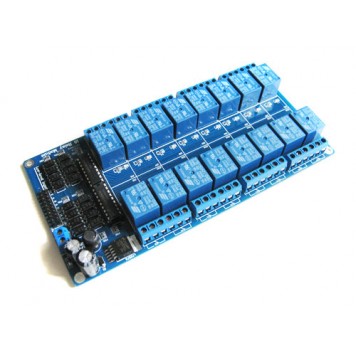

Релейный модуль имеет три интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера), для подключения управляемых приборов к реле, для подключения питания 12В:

• для подключения релейного модуля к управляющему устройству используется 20-пиновый  интерфейс. Контакты GND и 5V для подключения +5В, выводи 1 – 16 для подключения управляющего сигнала;
• для подключения управляемых приборов к реле на плате присутствует 48 контактов-зажимов (по 3 на каждое реле);
• для подключения питания 12В используется 2 контакта зажима.

Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей).

Характеристики:

рабочий ток одного реле: 15 – 25мА;
реле способны коммутировать нагрузку до 10А 250В;
управляющее напряжение реле: 12В;
реле высокого тока AC250V 10A, AC125V 10A; DC30V 10A , DC28V 10A;
светодиодная индикация состояния каждого реле;
стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера;
физические размеры: 178 х 90 х 21 мм;
вес: 248 г.
