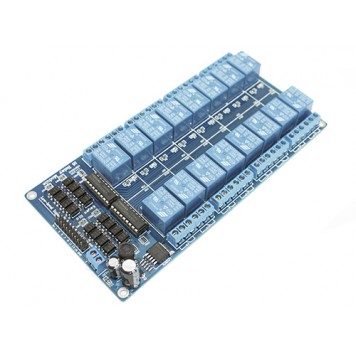

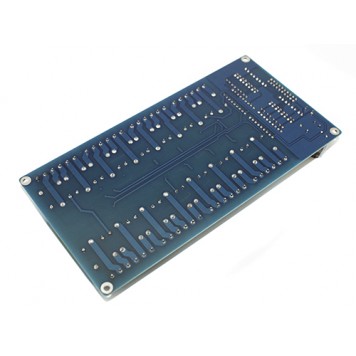

16-канальный модуль реле 5V для Arduino PIC ARM

16-ти канальный модуль реле 15V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к модулю питание 5В (к выводам 5V и GND). Потом к управляющим выводам 1 – 16 релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. А к выводам 5V и GND подать дополнительное питание 5В от микроконтроллера или другого управляющего устройства, или от внешнего источника питания (блока питания, батареи).
К каждому из 16 реле подключен красный светодиод, который будет светиться, когда реле включено.
Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства.
Релейный модуль имеет три интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера), для подключения управляемых приборов к реле, для подключения питания 12В:

• для подключения релейного модуля к управляющему устройству используется 20-пиновый  интерфейс. Контакты GND и 5V для подключения 5 В, выводи 1 – 16 для подключения управляющего сигнала;
• для подключения управляемых приборов к реле на плате присутствует 48 контактов-зажимов (по 3 на каждое реле);
• для подключения питания 5 В используется 2 контакта зажима.

Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей).

Характеристики:

рабочий ток одного реле: 15 – 25мА;
реле способны коммутировать нагрузку: до 10А 250В;
управляющее напряжение реле: 5 В;
реле высокого тока: AC250V 10A, AC125V 10A, DC30V 10A , DC28V 10A;
светодиодная индикация состояния каждого реле;
стандартный интерфейс, через который можно управлять релейным модулем: с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера;
Физические размеры: 180 х 90 х 18 мм;
вес: 256 г.
