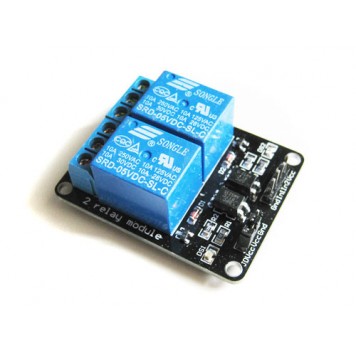

2-канальный модуль реле 5V для Arduino PIC ARM AVR

70.00грн.
В наличии
5-вольтовый 2-канальный релейный модуль, который может управляться контроллерами Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера.


2-канальный модуль реле 5V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить питание 5В к выводам Vcc и Gnd модуля. Потом к управляющим выводам ln1 – ln2 релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. К каждому из 2 реле подключен красный светодиод, который будет светиться, когда реле включено.
Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства. На плате релейного модуля есть джампер для переключения между Gnd-Vcc и Vcc-JDVcc (5В Arduino и 5В источника питания).
Релейный модуль имеет два интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле:

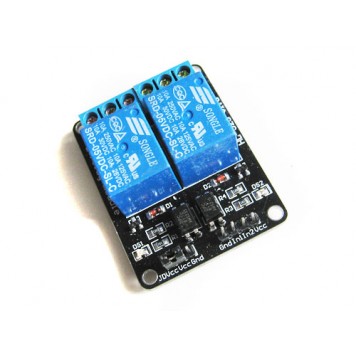

для подключения релейного модуля к управляющему устройству используется 4-пиновый  интерфейс. Контакты GND и VCC для подключения +5В, выводы ln1 – ln2 для подключения управляющего сигнала;

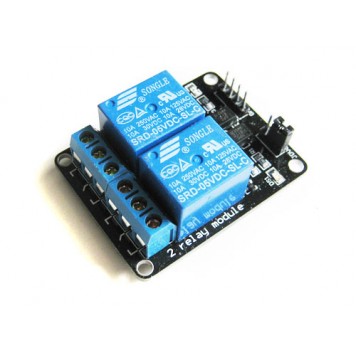

для подключения управляемых приборов к реле на плате присутствует 6 контактов-зажимов (по 3 на каждое реле).
Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Если вам нужна полная оптическая изоляция подключите Vcc к выходу +5В Arduino, но не подключайтесь к Gnd. Уберите джампер Vcc to JDVcc. Подключите отдельные +5В к выводу JDVcc и Gnd с платы – это даст питание для транзисторов и обмотки реле.
Если же вам достаточно изоляции реле то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.

Характеристики:

рабочий ток реле: 15 – 20 мА;
управляющее напряжение реле 5 В;
реле высокого тока SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
светодиодная индикация состояния каждого реле;
стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера;
габариты: 49,3 х 38,2 х 20,0 мм;
вес: 30 г.

Страна-производитель товара Китай
Тип устройства Реле
Управление через Arduino
Количество каналов 2
Цвет Синий
Напряжение 5 В
Размеры 49,3 х 38,2 х 20,0 мм
Дополнительные характеристики напряжение питания: 5В постоянного тока;
рабочий ток реле: 15 – 20 мА;
стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера;
вес: 30 г
Гарантия 1 месяц
