Электромагнитное реле с настройкой порога срабатывания

Электромагнитное реле YYF-1 с максимальным током нагрузки 10А, управляющим сигналом с напряжением 1 – 30В постоянного тока, для коммутации устройств с постоянным (0 – 30В) и переменным (125 – 250В) током.
Электромагнитное реле YYF-1 используется для коммутации устройств с постоянным током и напряжением 0 – 30В или переменным током с напряжением 125 – 250В. Коммутируемые напряжения могут меняться, как в меньшую, так и в большую сторону, но также пропорционально будет меняться максимальное значение коммутируемого тока.
Для использования реле нужно включить его в цепь с рабочим напряжением 0 – 30В постоянного тока или 125 – 250В переменного тока, которую нужно коммутировать.

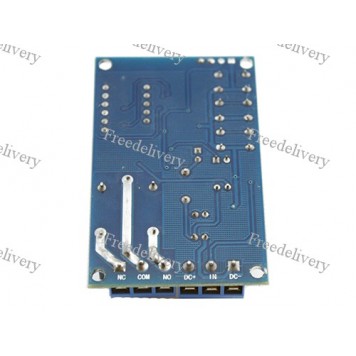

Потом на реле нужно подать напряжение питания значением 12В постоянного тока. Напряжение питания нужно подключить к клеммам, обозначенным на плате DC- и DC+, соблюдая полярность. После подачи напряжения питания на плате релейного модуля будет гореть красный светодиод  (индикатор питания) и синий светодиод (индикатор включения реле). При включенном питании, реле находится в нормально открытом состоянии, т.е. замкнуты контакты COM и NO.

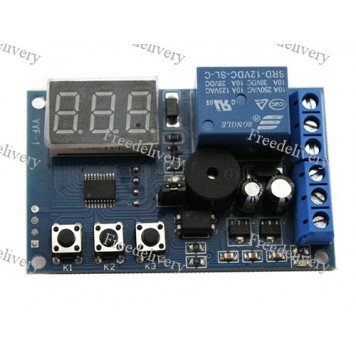

Далее с помощью трех кнопок, обозначенных K1 (MODE), K2 (UP), K3 (DOWN) и семисегментного трехразрядного светодиодного индикатора (LED дисплея) нужно настроить диапазон срабатывания реле.
После первого нажатия кнопки K1 включается режим настройки нижнего порога срабатывания. Мигает первая цифра (десятки вольт) значения порога, с помощью кнопок K2 (UP), K3 (DOWN) выставляем нужное значение от 0 до 9. Значение можно выставить и одной из кнопок т.к. цифры переключаются по кругу. Управление значениями порогов актуально для обоих режимов и всех разрядов (десятков, единиц, десятых доль).
Второе нажатие кнопки K1 переключает разряд с десятков на единицы, третье нажатие на десятые доли. Максимальное значение, которое можно установить равняется 99,9. Но такое значение не потребуется т.к. технически максимальное напряжение равняется 30В.
Четвертое нажатие включает режим настройки верхнего порога срабатывания. Настройка проводится по аналогии.
После седьмого нажатия происходит выход из режима настройки и включается режим измерения текущего значения напряжения.
Контакт, обозначенный на плате релейного модуля IN – это входной управляющий сигнал. Значение управляющего сигнала может быть от 0,1 до 30В постоянного тока.
Электромагнитное реле YYF-1 может использоваться в системах с плавающим управляющим сигналом, заранее известным по значению.
Например, значение управляющего меняется от 3,3В до 5В. Тогда настраиваем нижний порог срабатывания 3,3В – верхний 5В и в этом диапазоне напряжения реле будет переключается с нормально отрытого режима (COM-NO) в нормально закрытый (NC-COM). Такой принцип действия можно использовать как для включения, какой либо цепи, так и для выключения.
Релейный модуль YYF-1 оснащен зуммером. Зуммер работает если текущее значение напряжение не входит в настроенный диапазон (или меньше или больше). Это можно использовать для звуковой сигнализации выхода управляющего сигнала за настроенные пределы.
Зуммер также можно совсем выключить из схемы с помощью джампера: если джампер установлен – зуммер включен, не установлен – выключен.

Характеристики:

модель: YYF-1;
тип реле: электромагнитное;
модель реле: SRD-12VDC-SL-C;
максимальный коммутируемый ток: 10А;
напряжение питания модуля: 12В;
тип дисплея: семисегментный с трехразрядным индикатором и точкой;
цвет дисплея: красный;
напряжение управляющего сигнала: 0,1 – 30В постоянного тока;
потребляемый ток: 20 – 50мА;
рабочая температура: -40 – +85°C;
размеры: 64 х 40 х 18 мм;
вес: 27 г.
