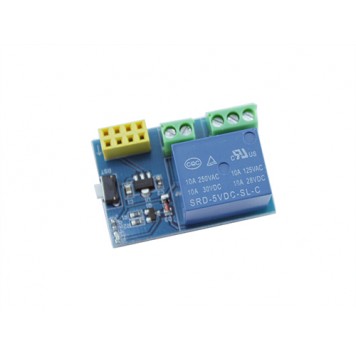

Модуль реле 1-канальный 5В для ESP8266 ESP-01S

Модуль реле 1-канальный 5 В для ESP8266 ESP-01S используется для коммутации электрических цепей с большим рабочим током.
Для использования релейного модуля нужно подключить его к контроллеру семейства ESP-01. Контроллер подключается к 8-пиновому гнезду, которое обозначено желтым цветом. Направление установки контроллера указано на корпусе релейного модуля пиктограммой стрелки. Поскольку релейный модуль использует только один цифровой вход контроллера, то второй цифровой вход будет доступен другой периферии «сквозняком» через плату модуля.
Релейный модуль срабатывает от управляющего сигнала значением 3,3 В, который подается от контроллера. Управляющий сигнал должен подаваться через цифровой вывод контроллера.
Обозначение контактов реле подписано на корпусе модуля NO, NC, COM. Без воздействия управляющего сигнала реле будет находиться в нормально закрытом состоянии (замкнуты NC-COM). При подаче управляющего сигнала реле переходит в нормально открытое состояние (замкнуты NO-COM) и начинает гореть индикатор работы реле. Реле будет находиться в нормально открытом состоянии до тех пор, пока подается управляющий сигнал. Таким образом, с помощью модуля можно выполнять задачи как на замыкание цепи при подаче управляющего сигнала, так и на размыкание цепи, а также обе задачи. Логическая и силовая часть модуля не имеют оптической развязки.
На плате модуля есть кнопка, обозначенная RST. Она используется для перезагрузки микроконтроллера.
Питание релейного модуля осуществляется от внешнего источника питания. Напряжение питания модуля составляет 5 В. Питание релейного модуля подключается к контактам, обозначенным 5V и GND.

Характеристики:

совместимость с контроллерами: семейства ESP-01;
рабочий ток реле: 15 – 20 мА;
напряжение питания: 5 В;
значение управляющего сигнала: 3,3 В;
реле высокого тока: SRD-5VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
габариты: 37 x 25 x 18 мм;
вес: 14 г.
