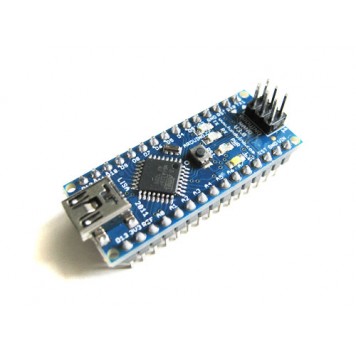

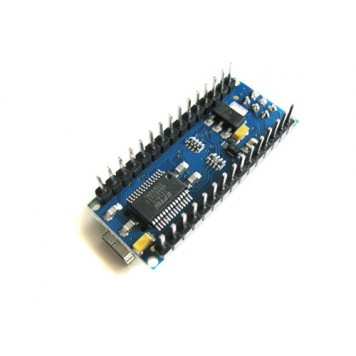

Arduino Nano V3.0 AVR ATmega328 P-20AU плата CH340

160.00грн.
В наличии
Контроллер Arduino Nano V3.0 AVR ATmega328P-20AU собран на микроконтроллере ATmega328P-20AU, предназначен для программирования несложных проектов на микроконтроллерах.

Контроллер предназначен для программирования автономных микропроцессорных объектов или может подключаться к программному обеспечению, выполняемому на компьютере (например, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider).

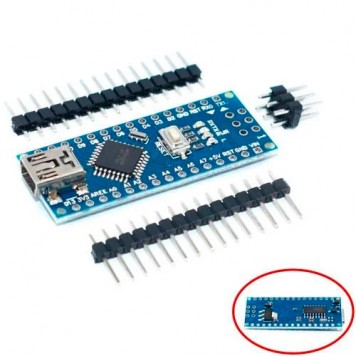

Имеет небольшие размеры и может использоваться в лабораторных работах. Плата поставляется в разобранном виде, нужно установить ножки контактов и припаять их.
Для использования контроллера нужно подключить его через USB – miniUSB кабель (не входит в комрлект поставки) к USB порту компьютера. Альтернативой может послужить подключение внешнего блока питания или батареи. После подачи питания на контроллере должен загореться синий светодиод, сигнализирующий о включении и мерцать белый, а на компьютере отобразится подключение нового внешнего оборудования. Драйверов устанавливать не надо, так как в контроллер вшит загрузчик с драйвером USB COM.  Далее установите программное обеспечение Arduino. Через доступные входы-выходы подключите программируемое устройство и начинайте работу.
Управление контроллером осуществляется с помощью специального программного обеспечения Arduino.
Микроконтроллер ATmega328P-20AU поставляется с записанным загрузчиком, что облегчает запись новых программ без использования внешних программаторов. Также есть возможность не использовать стандартный загрузчик и запрограммировать микроконтроллер через выводы ICSP (внутрисхемное программирование). На плате контроллера находится кнопка сброса параметров или перезагрузки RESET.
Встроенный микроконтроллер имеет 14 цифровых вводов-выводов.
Контроллер имеет возможность подключения последовательной шины, выводы 0 и 1, соответственно Rx, Tx (эмулятор RS232).
Внешнее прерывание: вывод 2 и вывод 3.
Широтно-импульсная модуляция выводы 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит.
Serial Peripheral Interface (SPI) – вывод 12 (MISO), вывод 11 (MOSI), вывод 13 (SCK), вывод 10 (SS). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino. Встроенный светодиод, подключенный к цифровому выводу 13, Если значение на выводе имеет высокий потенциал, то светодиод горит.
Интерфейс I2C (IIC) Inter-Integrated Circuit: вывод 4 (SDA) вывод 5 (SCL). Посредством выводов осуществляется связь IIC (TWI).
Также на контроллере установлено 8 аналоговых входов обозначенных А0 – А7, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения).
Вывод AREF – опорное напряжение для аналоговых входов.
Вывод Reset – низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.
Предусмотрен интерфейс ICSP (внутрисхемное программирование) для подключения программатора и перепрограммирования встроенного микроконтроллера.
Работа контроллера предусмотрена при питании платы 5 В. Arduino Nano может получать питание через USB, или от нерегулируемого 6 – 20В (вывод 30), или регулируемого 5 В (вывод 27) внешнего источника питания. Автоматически выбирается источник с самым высоким напряжением. При работе от внешнего источника будет отсутствовать напряжение 3,3 В. При этом светодиоды RX и TX мигают только при наличии сигнала высокого уровня на выводах 0 и 1.
Разъемы питания:

  • VIN – вход используется для подачи питания от внешнего источника;
  • 5V – регулируемый источник напряжения, используемый для питания микроконтроллера и компонентов на плате;
  • 3.3V – напряжение на выводе 3,3 В, генерируемое встроенным регулятором на плате. Максимальное потребление тока 50 мА;
  • GND – выводы заземления.

Назначение контактов контроллера Arduino Nano V3.0:

Характеристики:

модель: Arduino Nano V3.0 AVR ATmega328P-20AU;
микроконтроллер ATmega328P-20AU;
рабочее напряжение: 5 В;
входное напряжение (рекомендуемое): 7 – 11 В;
входное напряжение (предельное): 6 – 20 В;
цифровые входы/выходы: 14 (6 из которых могут использоваться как выходы ШИМ);
аналоговые входы: 8 шт;
постоянный ток через вход/выход: 40 мА;
постоянный ток для вывода 3,3 В: 50 мА;
флэш-память: 32 Кб (ATmega328P-20AU) из которых 2 Кб используются для загрузчика;
ОЗУ: 2 Кб;
EEPROM: 1 Кб;
тактовая частота: 16 Мгц;
габаритные размеры: 45 x 18 х 18 мм.
вес контроллера: 7 г.

Вид Контроллеры
Дополнительные характеристики входное напряжение (рекомендуемое): 7 – 11 В;
цифровые входы/выходы: 14;
аналоговые входы: 8 шт;
флэш-память: 32 Кб;
ОЗУ: 2 Кб;
тактовая частота: 16 Мгц
Размеры 45 x 18 x 18 мм
Вес 7 г
Страна-производитель товара Китай
Гарантия 1 месяц
