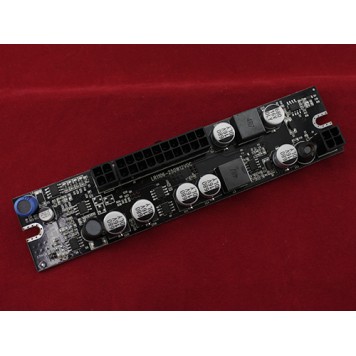

Блок питания 250Вт Pico PSU модуль DC-DC 12В 24pin ATX Mini ITX

Блок питания Pico PSU LR1106 используется для питания маломощных компьютеров, в основном с материнскими платами форм-фактора Mini-ITX. Блок питания LR1106 используется, когда нужно уменьшить шум или важны габариты блока питания. Фактически блок питания LR1106 является многоканальным DC – DC преобразователем.
Конструктивно LR1106 состоит из: 20-ти контактного разъема ATX, 4-х контактного разъема дополнительного питания материнской платы, 4-х контактного разъема для кабеля питания.

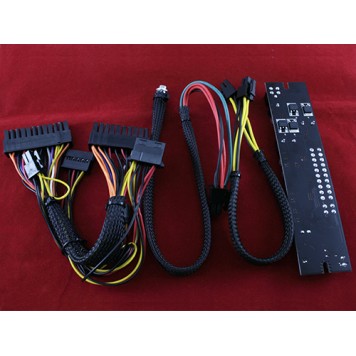

В комплекте с блоком питания LR1106 идут кабели:
Основной кабель питания – со стороны блока 20-pin ATX штекер и 4-pin штекер; со стороны материнской платы – 24-pin ATX штекер, SATA 15(12) pin, IDE Molex 4-pin, 4-pin для дисковода, 4-pin для питания процессора. Длина основного шлейфа 195 мм, от 24-pin штекера до Molex 170 мм, от Molex до SATA 190 мм, от SATA до 4-pin для FDD 110 мм, от 24-pin штекера до 4-pin питания процессора 270 мм.
Кабель 4-pin – 4-pin (длина 285 мм) для дополнительного питания материнской платы.
Кабель для питания LR1106 (длина 400 мм) – со стороны блока питания коннектор 4-pin и клемма для заземления; с другой стороны гнездо под коннектор адаптера питания 5,5 х 2,5 мм.
Для использования блока питания Pico PSU LR1106 нужно подключить к нему коннектор 20-pin и коннектор 4-pin кабелей питания материнской платы. Коннекторы включаются в гнезда блока питания по ключу.
Потом по ключу подключить 24-pin ATX коннектор в гнездо материнской платы, включить 4-pin коннектор в гнездо питания процессора, по потребности включить коннекторы  питания Molex, SATA и FDD.
Последним к LR1106 подключается коннектор кабеля питания, клемма заземления прикручивается на корпус компьютера.
Далее к LR1106 нужно подключить внешний блок питания с напряжением 11,4 – 12,8 В и током не менее 5 А. Можно использовать блок питания с коннектором 5,5 х 2,5 мм или отрезать гнездо от кабеля и подключится к нему напрямую проводами. Если гнездо питания процессора на материнской плате имеет 8-pin – от LR1106 можно питать такой процессор, просто подключить коннектор на 4-pin.
Блок питания Pico PSU LR1106 уязвим к статическому электричеству, потому при установке нужно использовать антистатический браслет или антистатические перчатки.
Расчетная мощность блока питания составляет 250 Вт, но это максимальная краткосрочная мощность. Не желательно питать от Pico PSU компьютеры с мощностью больше 200 Вт.

Характеристики:

модель: Pico PSU LR1106;
максимальная выходная мощность: 250 Вт;
напряжение питания: 11,4 – 12,8 В;
размеры платы:  153 х 35 х 15 мм;
вес платы: 57 г;
вес комплекта: 174 г.

Комплекта поставки:

• Блок питания 250Вт Pico PSU модуль DC-DC 12В 24pin ATX Mini ITX в заводской упаковке;
• Кабель 20-pin – 24-pin, 4-pin, Molex, SATA и FDD;
• Кабель 4-pin – 4-pin;
• Кабель 4-pin – гнездо 5,5 х 2,5.
