Плата коммутации MOSFET транзистор нагрева платформы MKS 3D-принтера

Модуль HOTBED-MOS+ V1.0 используется для управления питанием нагревательной платформы 3D-принтера. Также может использоваться для управления питанием нагревателей, светодиодных лент, электродвигателей. Практическое применение: замена слабых полевых транзисторов, установленных в большинстве популярных плат управления 3D-принтером RAMPS, RAMBO, RUMBA, MKS Gen.
Для использования HOTBED-MOS+ V1.0 нужно к силовым клеммам, обозначенным на плате POWER, подключить внешний источник питания с напряжением 12 – 24 В постоянного тока. Номинальный выходной ток блока питания должен быть на 20% больше потребляемого тока.
Далее к клеммам зажимам нужно подключить управляющий сигнал или от материнской платы управления 3D-принтером или от другого управляющего устройства.
Управляющий сигнал от материнской платы 3D-принтера подключается к клеммам зажимам, обозначенным на плате GND и D8.
Управляющий сигнал от другого управляющего устройства подключается к клеммам зажимам, обозначенным на плате BED. Значение управляющего сигнала должно быть в пределах 5 – 12 В постоянного тока.
После этого к силовым клеммам, обозначенным на плате HOTBED, нужно подключить нагрузку. Максимальный ток нагрузки составляет 30 А постоянного тока.

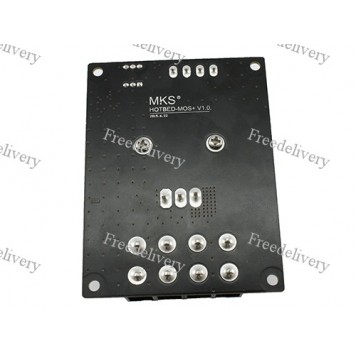

Плата HOTBED-MOS+ V1.0 имеет 4 монтажных отверстия для закрепления на плоской поверхности.

Характеристики:

модель: HOTBED-MOS+ V1.0;
совместимость с платами: RAMPS, RAMBO, RUMBA, MKS Gen и т.п.;
напряжение питания: 12 – 24 В;
опторазвязка: есть;
максимальный ток нагрузки: 30 А;
управляющий сигнал: 5 – 12 В;
размеры: 87 х 66 х 32 мм;
вес: 130 г.
