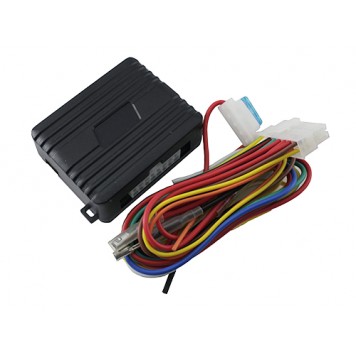

Доводчик стекол, модуль управления стеклоподъемниками на 4 окна

Доводчик стекол, модуль управления стеклоподъемниками на 4 окна используется  для автоматического поднятия стекол при закрытии замков дверей автомобиля с помощью пульта в т.ч. при установке автомобиля на сигнализацию.
Перед установкой доводчика стекол нужно снять обшивку с водительской двери. В большинстве случаев блок управления стеклоподъемниками находится там. Далее нужно найти место для монтажа доводчика стекол. Для монтажа блок доводчика стекол имеет два подвесных ушка. Также для монтажа в комплекте поставки есть двухсторонний скотч.

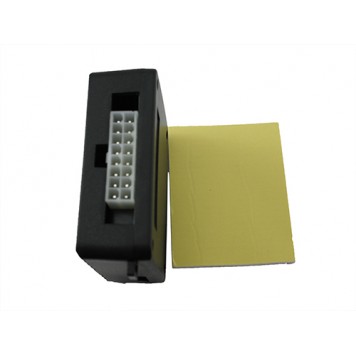

Теперь к гнезду блока доводчика стекол можно подключить коннектор с проводами. Коннектор и гнездо оснащены защелкой и пазом под защелку соответственно, что делает невозможным неправильное включения коннектора в блок.
Далее нужно подключить провода доводчика окон в электросеть автомобиля в соответствии со схемой.
Схема подключения доводчика окон:

Желтый провод и желто-зеленый провод включаются в разрыв положительного полюса питания двигателем первого окна.
Белый провод и желто-белый провод включаются в разрыв положительного полюса питания двигателем второго окна.
Красный провод и красно-черный провод включаются в разрыв положительного полюса питания двигателем третьего окна.
Синий провод и зеленый провод включаются в разрыв положительного полюса питания двигателем четвертого окна.
Красный провод с предохранителем на 15 А включается к положительному полюсу аккумулятора, черный провод включается на массу.
Коричневый провод подключается к зажиганию.
Желтый и оранжевый провода включаются в разрыв провода сигнализации.
К красно-черному проводу с наконечником нужно подключить черный провод с наконечником или красный провод с наконечником в зависимости от триггерного сигнала.
После правильного подключения при постановке автомобиля на сигнализацию, сначала будет закрываться водительское окно, потом пассажирское и потом задние окна.
Когда доводчик активирован, доводка не остановиться нажатием кнопки снятия с охраны или включением зажигания. Доводчик автоматически останавливается, когда все окна закрыты должным образом.
Если при закрытии одно из окон встретит сопротивление, например руку, его подъем прекратится, а остальные окна закроются. Когда сопротивление прекратится – окно закроется автоматически.

Характеристики:

количество управляемых окон: 4;
напряжение питания: 12 В;
длина проводов: 50 см;
размеры блока: 73 х 60 х 25 мм;
вес комплекта: 194 г.

Комплект поставки:

• Доводчик стекол, модуль управления стеклоподъемниками на 4 окна в заводской упаковке;
• Коннектор с проводами;
• Двухсторонний скотч;
• Стяжки 2шт.;
• Руководство пользователя со схемой подключения на английском языке.
