Система контроля давления в шинах TPMS ЖК USB TP620, внутренние датчики

Беспроводная система контроля давления в шинах TPMS (tire pressure monitoring system) TP620 используется для мониторинга давления и температуры в бескамерных автомобильных шинах с последующим оповещением об изменении этих параметров.
Конструкция TPMS TP620:

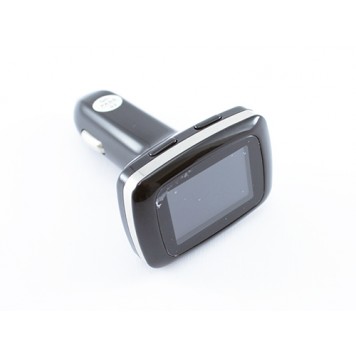

Основной блок оснащен цветным жидкокристаллическим дисплеем диагональю 1,4 дюйма. Основной блок системы контроля включается в прикуриватель автомобиля и питается от бортовой сети 12 – 24 В, потребляя ток до 30 мА. Также в комплекте есть четыре сборных внутренних датчика с ниппелями для бескамерных шин.

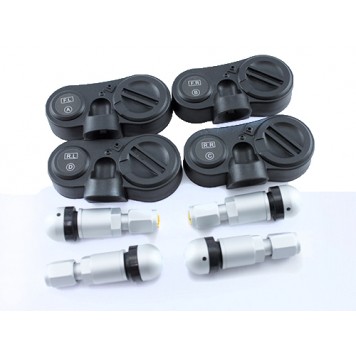

Перед использованием системы TPMS TP620 нужно произвести монтаж датчиков в колесах автомобиля. Каждый датчик предназначен для конкретного колеса и соответствующим образом промаркирован:

• A. F.L (Forward left) – переднее левое;
• B. F.R (Forward right) – переднее правое;
• C. R.R (Reverse right) – заднее правое;
• D. R.L (Reverse left) – заднее левое.

Датчики подходят только для бескамерных автомобильных шин. Датчики автономные и беспроводные, они передают сигнал по радиоканалу с частотой 433,92 МГц и питаются от предустановленных элементов питания типоразмера CR1632. Производитель заявляет о работе датчиков не менее 2 лет от предустановленных элементов питания.
Для установки датчиков нужно сначала разбортировать колесо, затем удалить стационарный ниппель и на его место установить собранный датчик. Ниппель датчика должен оказаться снаружи. После монтажа датчика нужно забортировать колесо и закачать в него воздух до рабочего давления. Такие действия нужно проделать с каждым колесом.
После того как все смонтировано нужно включить основной блок системы контроля давления в прикуриватель, завести двигатель и подождать 3 минуты, пока система TPMS откалибруется. После калибровки на дисплее основного блока будут отображаться текущие значения давления и температуры в шинах, также будет отображаться напряжение в прикуривателе и единицы измерения давления и температуры. Данные по изменению значений давления и температуры начинают фиксироваться при скорости 20 км/ч.
Для входа в меню настроек TP620 нужно нажать и на протяжении 3 секунд удерживать левую кнопку, пока не прозвучит звуковой сигнал.
Переключение между параметрами меню осуществляется нажатием левой кнопки, выбор значения осуществляется нажатием правой кнопки. Цифровые значения переключаются по кругу от меньшего к большему.
Структура меню:

• Выбор единиц измерения давления: BAR, PSI (фунт силы на квадратный дюйм);
• Выбор единиц измерения температуры: °C, °F;
• Установка максимально допустимого значения давления в шинах до сигнализации (пиктограмма HI BAR) в пределах 1,1 – 5Bar, значение по умолчанию 3,0 Bar;
• Установка минимально допустимого значения давления в шинах до сигнализации (пиктограмма LO BAR) в пределах 1 – 4,9Bar, значение по умолчанию 2,0 Bar. Установленное значение обязательно должно быть меньше значения HI BAR;
• Установка максимально допустимого значения температуры до сигнализации (пиктограмма HI °C) в пределах 60 – 90°C, значение по умолчанию 70°C. Температура отображается в пределах -20 – 120°C.

Для сохранения выбранных значений нужно нажать и на протяжении 3 секунд удерживать левую кнопку, пока не появится главный экран.
Система контроля TPMS TP620 имеет звуковую и визуальную сигнализацию:

• При достижении давления в шине установленного максимального (HI BAR) или минимального (LO BAR) значения – начинает мигать само значение давления, возле пиктограммы шины в, которой изменилось давление, начинает мигать пиктограмма тревоги и звучит звуковой сигнал;
• При достижении температуры в шине максимально (HI °C) установленного значения – начинает мигать само значение температуры возле пиктограммы шины, в которой изменилась температура, начинает мигать пиктограмма тревоги и звучит звуковой сигнал;
• Когда в датчике заряд элемента питания падает ниже допустимой нормы – начинает мигать пиктограмма шины, в которой разрядился датчик, начинает мигать пиктограмма индикации низкого заряда;
• Когда с датчиком потеряна связь - возле пиктограммы шины с датчиком, с которым потеряна связь – исчезают значения давления и температуры.

Для выключения звуковой сигнализации во время звучания – нужно нажать правую или левую кнопку. Визуальная индикация не выключается.
При замене вышедшего из строя датчика или основного блока нужно заново синхронизировать между собой по радиоканалу основной блок и датчики.
Для входа в меню синхронизации нужно нажать и на протяжении 3 секунд удерживать правую кнопку, пока не прозвучит звуковой сигнал. Сначала в меню синхронизации будет мигать пиктограмма передней левой шины. Для переключения между шинами нужно нажимать правую кнопку. Для синхронизации основного блока с датчиком нужно выбрать пиктограмму шины и начать спускать воздух с соответствующего колеса до тех пор, пока на дисплее не появиться цифровое значение давления в этой шине. Для выхода из меню синхронизации нужно нажать и на протяжении 3 секунд удерживать правую кнопку, пока не появится главный экран.
Когда появляется потребность поменять шины местами нужно использовать функцию обмена. Сначала нужно физически поменять местами шины, затем убедится, что на дисплее основного блока отображаются данные о давлении и температуре.
Чтобы войти в меню обмена нужно пять раз подряд нажать на правую кнопку, после чего прозвучит звуковой сигнал и начнет мигать пиктограмма передней левой шины. Для переключения между шинами нужно нажимать на правую кнопку. Для подтверждения выбора нужно нажать на левую кнопку. Далее по аналогии нужно выбрать шину для обмена, для подтверждения выбора нужно нажать на левую кнопку. Для подтверждения обмена нужно нажать и на протяжении 3 секунд удерживать левую кнопку, после чего появится главный экран.
На левом торце корпуса основного блока есть USB гнездо, его можно использовать для зарядки или питания различных гаджетов. Выходной ток USB гнезда составляет 0,5 А.

Характеристики:

модель: TP620;
тип датчиков: внутренние;
частота радиоканала: 433,92 МГц;
дисплея: цветной, жидкокристаллический, с диагональю 1,4 дюйма;
рабочее напряжение: 12 – 24 В;
потребляемый ток: 30 мА;
напряжение питания датчиков: 20 – 3,6 В;
типоразмер элементов питания в датчиках: CR1632;
диапазон показателей давления датчиков: 1,0 – 5,0 Bar;
диапазон показателей температуры датчиков: 60 – 90°C;
рабочая температура датчиков: -40 – +120°C;
рабочая температура приемника: -20 – +70°C;
размеры приемника: 79 x 50 x 35 мм;
размер датчика (Д x В): 16 x 54 мм;
вес основного блока: 39 г;
вес датчика в сборе с ниппелем: 48 г;
вес комплекта: 434 г.

Комплект поставки:

• Система контроля давления в шинах TPMS ЖК USB TP620, внутренние датчики в упаковке;
• Внутренние датчики – 4 шт.;
• Ниппели для датчиков – 4 шт.;
• Шуруп для соединения датчика с ниппелем – 4 шт.;
• Наклейки;
• Руководство пользователя на английском языке.
