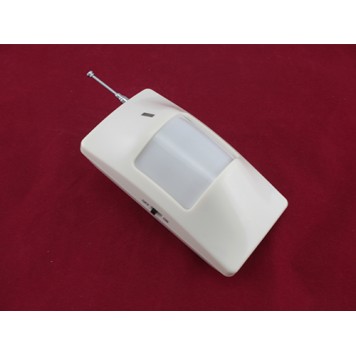

Датчик движения ИК PIR беспроводной 433МГц для GSM сигнализации, тип A

Беспроводной ИК датчик движения PIR815K используется для обнаружения в контролируемой зоне движения объектов, которые отражают инфракрасное излучение и передачи посредством радиоканала 433МГц тревожного сигнала на GSM-сигнализацию. Принцип работы датчика основан на пироэлектричестве. Пироэлектричество — это свойство генерировать определенное электрическое поле при облучении материала инфракрасными лучами.
Датчик PIR815K питается от элемента питания типа 6F22 «Крона» с напряжением 9В. Для установки элемента питания нужно снять крышку с линзой. Для этого нужно с небольшим усилием нажать на защелку, которая находится в нижнем торце корпуса.
Для использования датчика движения нужно сначала произвести монтаж. Для этого в комплекте с датчиком идет подвесное ушко с гнездом для шарика шарнирного соединения и сам шарик, который соединен со стойкой. На корпусе датчика есть пазы для установки на стойку. Монтаж нужно производить в помещении на стену или потолок напротив зоны контроля, но на расстоянии не более 8 м. Сначала монтируется подвесное ушко на высоте 2 – 2,2 м. Затем в пазы корпуса датчика вставляется стойка с шарнирным шариком, потом шарик вставляется в гнездо шарнирного соединения. После этого датчик выставляется под углом 10 – 30° по отношению к стене, таким образом, чтобы зона контроля попадала в угол обзора датчика, который составляет 110°. Зона действия датчика представляет собой конус высотой 8 м.
После монтажа нужно перевести ползунок включения/выключения в положение ON. После включения питания мигнет синий светодиод. Датчик имеет два светодиода красный и синий. Красный светодиод горит, когда в зону действия датчика попадет объект, который отражает инфракрасное излучение. Синий светодиод горит, когда элемент питания датчика имеет низкий заряд.
Блок беспроводного датчика оснащен телескопической антенной с максимальной длиной 183 мм. Беспроводной датчик PIR815K передает тревожный сигнал на частоте 433 МГц на расстояние до 100 м.

Характеристики:

модель: PIR815K;
частота: 433МГц;
расстояние до центрального охранного блока: до 100 м;
напряжение питания: 9 В;
элемент питания: 6F22 «Крона»;
потребляемый ток в режиме бездействия: 45 мкА;
потребляемый ток в режиме тревоги: 120 мА;
угол обзора: 110°;
максимальное расстояние срабатывания: 8 м;
габариты датчика: 104 х 58 х 45 мм;
вес комплекта: 75 г.

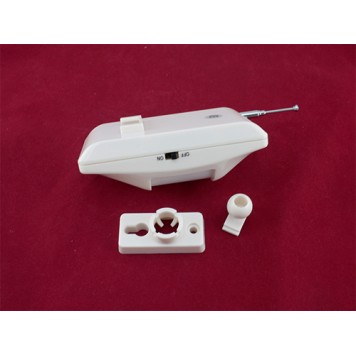

Комплект поставки:

• беспроводной ИК датчик движения PIR 433МГц для GSM-сигнализации в заводской упаковке;
• подвесное ушко;
• стойка с шариком.
