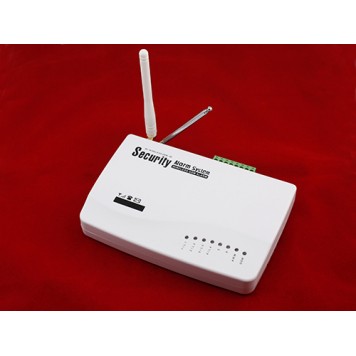

GSM-сигнализация, датчики сирена, охранная система

Беспроводная охранная система поддерживает GSM технологию. Также данная охранная система имеет ряд полезных особенностей, таких, как голосовое сопровождение, англоязычные СМС, обучение кодированию и т.д. Данная сигнализация может применяться для охраны офисных, жилых или других помещений.
Охранная система состоит из основного модуля, магнитного датчика на двери, инфракрасного датчика, двух пультов дистанционного управления и звуковой сирены громкостью 110 децибел.
Основной модуль нужно устанавливать вдали от железобетонных стен, бытовой техники, металлических и других объектов, способных внести помехи или подавить сигнал. Для работы модулю нужно питание 9-12 В постоянного тока. Питание модуля осуществляется с помощью адаптера YF-016 (идет в комплекте поставки). Входное напряжение адаптера 100-240 В переменного тока с частотой 50/60 Гц. Выходное напряжение 12 В постоянного тока, максимальный ток 1 А. Адаптер имеет штекер 5.5 х 2.1 мм и длину провода 100 см. Адаптер оснащен вилкой CEE 7/16 под наш стандарт. Также модуль имеет встроенный NI-HI аккумулятор, который может поддерживать работоспособность до 5 часов после отключения основного питания. Выходное напряжение аккумулятора составляет 7,4 В постоянного тока.

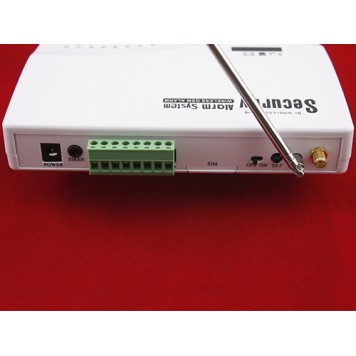

Данный модуль позволяет подключить до 6 беспроводных и до 4 проводных охранных зон. На тыльной стороне модуля имеется клеммный блок для подключения проводных охранных зон.
Для установки магнитного датчика нужно использовать двухсторонний скотч (идет в комплекте поставки). Магнитная часть датчика крепится на дверь, а передатчик на дверную коробку. Во время установки нужно обратить внимание на то, что дистанция между магнитом и передатчиком не должна превышать 1 см. Питание датчика осуществляется от батареи типоразмера 23A (идет в комплекте поставки). Выходное напряжение батареи 12 В постоянного тока.
Инфракрасный датчик устанавливается на высоте около 2,2 м от поверхности (например, пол), и нацеливается на охраняемую область. Датчик нужно устанавливать под углом 70° к поверхности. Для установки датчика в комплекте есть крепежные элементы. Во время установки обратите внимание на то, что датчик нужно устанавливать так, чтобы солнечный свет не попадал в зону его действия. Также нельзя устанавливать датчик вблизи окон и других мест, где возможное резкое изменение температуры. Принцип работы датчика заключается в обнаружении границ разных по температуре сред. Дистанция составляет 5-12 м. для включения датчика нужно передвинуть ползунок на боковой части корпуса в положение "ON". Питание инфракрасного датчика осуществляется от батареи типоразмера 1604 6F22 ("Крона") (идет в комплекте поставки). Выходное напряжение батареи 9 В постоянного тока.
Перед включением модуля нужно вставить SIM-карту. Для этого нужно сдвинуть крышку бокса установки SIM-карты (находится на нижней части модуля) в направлении открытия, установить карточку, согласно конфигурации и закрыть крышку бокса.
ВАЖНО! Перед установкой SIM-карты нужно отключить на ней PIN-код.
Далее, после установки SIM-карты, подсоединяем GSM антенну, осуществляем проводные подключения (сирена, адаптер питания). Все разъемы для подключения находятся на тыльной части модуля. После подключения адаптера индикаторы на корпусе модуля (6 зон и 2 функциональных) моргнут, и устройство издаст длинный продолжительный "гудок". Поиск сети может занять до 55 секунд. После проделанных операций нужно сдвинуть переключатель питания аккумулятора (находится на тыльной части модуля) в позицию "ON". Если все будет сделано правильно "гудок" прекратится, будет гореть индикатор питания и система будет находиться в состоянии "снято с охраны".
После включения системы нужно сделать привязки пульта ДУ и охранных зон. Для этого нужно войти в меню настройки параметров. Чтобы войти в данное меню, нужно в состоянии "снято с охраны" зажать и удерживать кнопку "SET" (находится на тыльной стороне модуля) в течении 3 секунд. Через 3 секунды устройство издаст длинный "гудок", индикатор "ARM" (на верхней части модуля) моргнет и устройство перейдет в режим установки параметров. Через 30 секунд отсутствия активности устройство автоматически выйдет из режима настроек и вернется в состояние "снято с охраны".
Чтобы сделать привязку пульта дистанционного управления нужно после входа в режим настройки параметров нажать кнопку "SET" еще раз. Устройство издаст "гудок" и все индикаторы зон загорятся. После этого нужно будет на пульте ДУ, который требуется привязать, нажать любую кнопку. После проделанных операций устройство издаст "гудок" и все индикаторы зон выключатся. Это будет означать успешную привязку. Данная система поддерживает привязку до 8 пультов ДУ. Привязка всех пультов осуществляется таким же способом.
Питание пульта дистанционного управления осуществляется от батареи типоразмера 23A (идет в комплекте поставки). Выходное напряжение батареи 12 В постоянного тока.
Для привязки охранной зоны нужно после входа в режим настройки параметров нажать два раза кнопку "SET". После этого должен загореться индикатор охранной зоны 1. Для выбора другой охранной зоны продолжайте дальше нажимать кнопку "SET", пока не загорится индикатор нужной зоны. Далее нужно взять датчик, который будет программироваться, и переключить его в состояние "сработано". Устройство должно издать "гудок" и индикатор программированной зоны выключится. Это будет означать успешную привязку охранной зоны.
Для удаления сделанной привязки нужно зайти в соответствующий пункт настроек (пульт ДУ или охранной зоны) и зажать кнопку "SET" на 3 секунды. После чего устройство издаст длинный "гудок" и соответствующие индикаторы погаснут. Примечание: при удалении привязки пульта ДУ, будут удаляться все привязанные пульты дистанционного управления.
Данная охранная система позволяет осуществлять программирование через удаленное управление. Это осуществляется через нажатие кнопок клавиатуры телефона или отправкой СМС сообщений на номер установленной SIM-карты.
В состоянии "снято с охраны" дозвонитесь удобным для Вас способом на номер установленной SIM-карты. Система попросит ввести пароль (по умолчанию это 8888). С помощью СМС команд можно включать или отключать охранную систему, программировать охраняемые зоны, настраивать громкость и длительность звучания сирены, а также проводить другие настройки системы (список настроек и перечень команд можно посмотреть в инструкции, которая идет в комплекте поставки).
Для сброса всех настроек по умолчанию нужно отключить модуль от внешнего питания (адаптер), сдвинуть переключатель питания аккумулятора в позицию "OFF". Далее нужно зажать и удерживать кнопку "SET", затем сдвинуть переключатель питания аккумулятора в позицию "ON", дождаться когда устройство издаст длинный "гудок" и все индикаторы загорятся и погаснут. Это будет означать, что процедура сброса настроек по умолчанию прошла успешно.

Характеристики:
входное напряжение: 9-12 В постоянного тока;
потребляемый ток (в режиме ожидания): 55 мА;
потребляемый ток (в режиме тревоги): 450 мА;
частота беспроводной связи: 315/433,92 МГц;
GSM частота: 900/1800/1900 МГц;
громкость сирены: 110 дБ;
габариты основного модуля (д х ш х в): 170 х 120 х 28 мм;
вес основного модуля: 260 г;
вес комплекта поставки: 592 г;
цвет: белый.

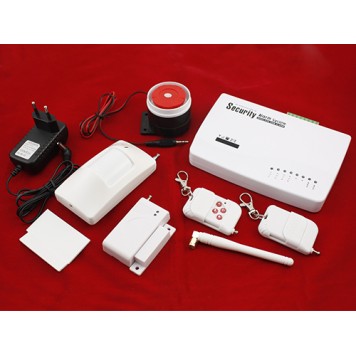

Комплект поставки:

• основной модуль охранной сигнализации;
• GSM антенна основного модуля;
• адаптер питания;
• беспроводной инфракрасный датчик;
• крепежные элементы для инфракрасного датчика;
• беспроводной датчик открытия дверей;
• двухсторонний скотч для установки датчика открытия дверей;
• 2х пульт дистанционного управления;
• внешняя сирена;
• инструкция на русском языке.
