Считыватель смарт-карт Phoenix Smartmouse ISO 7816

Кардридер-программатор используется для чтения/записи информации с контактных смарт-карт условного доступа стандарта ISO 7816 (и других совместимых) на частоте до 12 МГц. Кардридер-программатор поддерживает любое программное обеспечение, использующее протоколы работы Phoenix/Smart Mouse. Такие карты используются во многих областях: в банковской сфере, для оплаты разговоров с телефонов-автоматов, для просмотра кодированных каналов с помощью абонентских приемников, в сотовых телефонах. Смарт-карты стандарта ISO 7816 выглядят так. У чипа встроенного в карту вот такая распиновка.
Для использования кардридера нужно сначала подключить его к USB порту компьютера – напрямую или через кабель USB тип A «папа» – USB тип A «мама», который идет в комплекте. Ваша операционная система не найдет нужный драйвер и определит кардридер как FT232R USB UART. Далее нужно скачать и установить драйвера. Драйвера можно скачать с официального сайта производителя здесь. Драйвера нужно устанавливать вручную с помощью диспетчера устройств операционной системы. После установки драйверов кардридер определиться как USB Serial Port. Ваша операционная система должна определить устройство как COM порт. Теперь нужно скачать и установить любую программу терминал, которая поддерживает протоколы работы Phoenix/Smart Mouse.
После этого можно приступить к настройке кардридера. Настройка зависит от карты, которую Вы собираетесь установить.

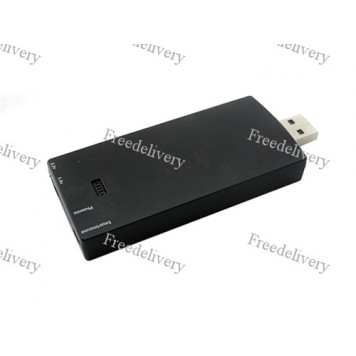

Кардридер имеет два переключателя:

• переключатель выбора напряжения программирования имеет два положения 3.3V и 5V;
• переключатель выбора протокола связи имеет два положения Smart Mouse и Phoenix.

Переключатели сильно утоплены в корпус и переключать их руками очень затруднительно. Для переключения в комплекте с кардридером идет т.н. «айскрепка».

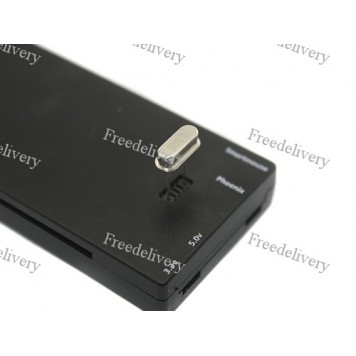

Выбор частоты программирования у этого картридера достаточно неординарен. В комплекте с картридером идет восемь обычных кварцевых генератора разной частоты. В свою очередь, на корпусе картридера есть разъем для подключения кварцевого генератора. Кварцовые генераторы имеют частоту: 3,57 МГц, 3,68 МГц, 4,8 МГц, 6 МГц, 8 МГц, 9,6 МГц, 10 МГц, 12 МГц. Для работы нужно выбрать кварцевый генератор нужной частоты и установить его в разъем, который находится на корпусе картридера.

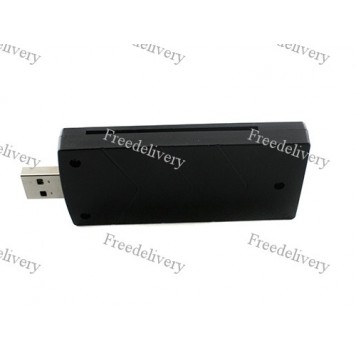

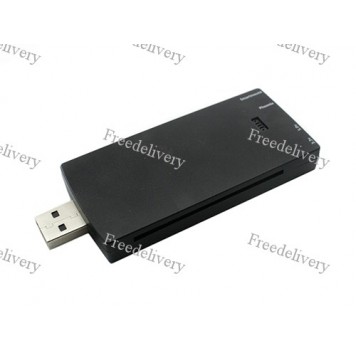

После настройки нужно установить в слот смарт-карту стандарта ISO 7816 чипом вниз и начинать работу.Питание кардридера осуществляется от USB порта компьютера.

Характеристики:

поддержка карт стандарта: ISO 7816;
поддержка протоколов связи: Smart Mouse и Phoenix;
частоты программирования: 3,57 МГц, 3,68 МГц, 4,8 МГц, 6 МГц, 8 МГц, 9,6 МГц, 10 МГц, 12 МГц;
напряжение программирования: 3.3V, 5V;
размеры: 80 х 38 х 12 мм;
вес комплекта: 56 г.

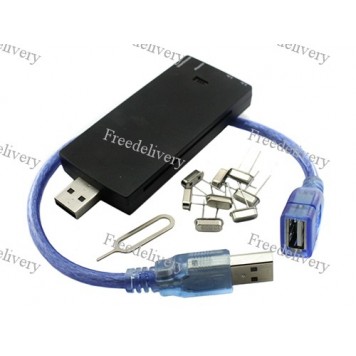

Комплект поставки:

• считыватель смарт-карт Phoenix Smartmouse ISO 7816 в блистерной упаковке;
• кабель USB тип A «папа» – USB тип A «мама» длиной 30 см;
• айскрепка;
• кварцевые генераторы – 8 шт.
