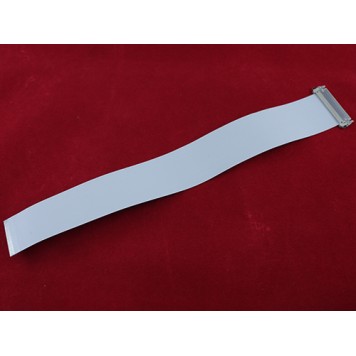

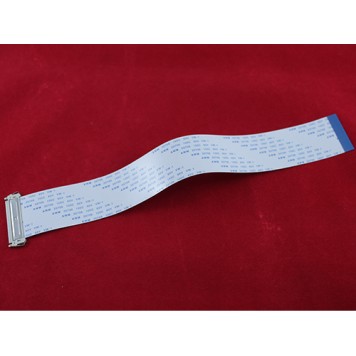

Кабель шлейф гибкий плоский FFC FPC на FI-X 30pin для ЖК матриц

Плоский, гибкий, ленточный шлейф FFC FPC на FI-X 30pin используется в качестве соединяющего звена между контроллером жидкокристаллической матрицы и самой матрицей. Кабель используются для замены вышедших из строя LVDS кабелей мониторов, телевизоров, ноутбуков.
FFC шлейф имеет с одной стороны 30 контактов с шагом 1 мм для подключения к контроллеру матрицы через FPC разъем. Если у Вашего контроллера матрицы нет FPC разъема для подключения шлейфа к контроллеру матрицы – коннектор нужно будет припаивать самостоятельно. С другой стороны кабель имеет коннектор FI-XB30SL-HF для подключения к жидкокристаллической матрице. FFC кабель подходит к 1- и 2-канальной матрице на 6 и 8 бит, которая имеет гнездо 30-pin под штекер FI-XB30SL-HF.
Перед подключением шлейфа нужно обязательно найти даташит на имеющуюся у Вас матрицу, чтобы удостоверится в распиновке шлейфа данных. Даташит наиболее удобно искать здесь.

Характеристики:

интерфейс: LVDS;
количество контактов: 30;
коннектор для матрицы: FI-XB30SL-HF;
длина шлейфа: 250 мм;
ширина шлейфа: 31 мм;
шаг контактов под FPC разъем: 1 мм;
вес: 4 г.
