Кабель шлейф LVDS I-PEX 40pin 2канала 6бит для ЖК матриц 15.6-19

Снято с продажи
Шлейф данных LVDS с коннектором 20455-040E-0X на 40-pin для 2-канальной, 8-битной жидкокристаллической матрицы.

Кабель шлейф LVDS I-PEX 40pin 2 канала 6 бит используется в качестве соединяющего звена между контроллером жидкокристаллической матрицы и самой матрицей. Кабель используются для замены вышедших из строя LVDS кабелей мониторов, телевизоров, ноутбуков.

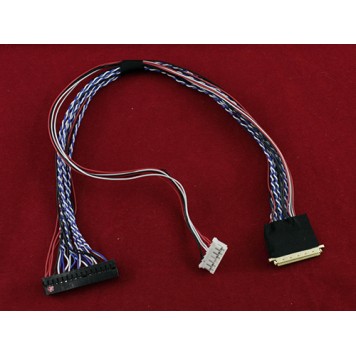

Кабель имеет с одной стороны черный коннектор на 30-pin для подключения к контроллеру матрицы. Первый пин обозначен на коннекторе точкой красного цвета. Также с этой стороны кабеля есть коннектор на 6-pin для питания подсветки матрицы.  С другой стороны кабель имеет коннектор серебристого цвета 20455-040E-0X для подключения к жидкокристаллической матрице.
Кабель частично изолирован синтетическим волокном. Перед подключением кабеля нужно обязательно найти даташит на имеющуюся у Вас матрицу, чтобы удостоверится в распиновке шлейфа данных.
Даташит наиболее удобно искать здесь.

Характеристики:

интерфейс: LVDS;
количество контактов: 40;
коннектор для матрицы: 20455-040E-0X;
количество каналов: 2;
глубина цвета: 8 бит;
длина кабеля: 245 мм;
вес: 8 г.
