POST карта KQCPET6 V6 тип B, PCI PCI-E MicroUSB mini PCI-E LPC Android

Диагностическая карта KQCPET6-V6 используется при ремонте и диагностике материнских плат компьютеров и ноутбуков. Карта читает стандартные POST коды и QiGuan Open Code, если материнская плата отдает его.
Устройство диагностической карты KQCPET6-V6:

Диагностическая карта KQCPET6-V6 может подключаться к следующим интерфейсам на материнской плате:

• PCI;
• PCI-Express (PCI-E);
• Mini PCI-Express (Mini PCI-E);
• LPC;
• EC Bus.

В комплекте с картой есть дополнительные переходники и кабеля для подключения переходников к карте для работы с интерфейсами Mini PCI-Express, LPC и EC Bus:

• Переходник Mini PCI-E adapter – используется при диагностике материнских плат ноутбуков. Переходник подключается к внешнему диагностическому разъему карты с помощью шлейфа 16pin. Также для переходника Mini PCI-E adapter есть кабель Fly LPC wire. Этот кабель имеет штекер только со стороны подключения к переходнику. С другой стороны – свободные провода под пайку. Кабель Fly LPC wire используется в случаях, когда на материнской плате есть только клеммы под пайку интерфейса LPC. Кабель Fly LPC wire подключается только через переходник Mini PCI-E adapter.
• T-образный переходник – используется при диагностике материнских плат десктопных (настольных) компьютеров через LPC интерфейс. T-образный переходник имеет два LPC разъема т.н. «большой» и «маленький» LPC. Переходник подключается к внешнему диагностическому разъему карты с помощью шлейфа 16pin.
• Провод EC wire – используется при диагностике материнских плат через EC интерфейс. Провод подключается к разъему, обозначенному на карте EC Bus.
• Кабель USB тип A – microUSB тип B длиной 75 см используется для дополнительного питания карты при диагностике через LPC, Mini PCI-Express, EC Bus интерфейсы. Кабель одной стороной подключается к microUSB гнезду карты, а другой стороной в USB порт компьютера или к сетевому адаптеру с USB гнездом.

При диагностике материнских плат через интерфейсы PCI и PCI-Express (PCI-E) нужно соблюдать правильность подключения.
Диагностические коды отображаются на двух светодиодных дисплеях. На двухсимвольном дисплее отображаются стандартные POST коды или двухсимвольные QiGuan Open Code, если их отдает материнская плата.
На четырехсимвольном дисплее будут отображаться QiGuan Open Code, если их отдает материнская плата.
Таблицы расшифровки POST и QiGuan Open Code можно найти в инструкции, которая входит в комплект поставки.
Также по ссылке можно скачать приложение-справочник от производителя карты по расшифровке кодов ошибок.
Если во время диагностики через один из интерфейсов Вы столкнулись с некорректной отдачей кодов ошибок – попробуйте провести диагностику через другой интерфейс, если он есть на материнской плате. Каждая отдельная материнская плата отдает коды ошибок через разные интерфейсы по-разному.

Характеристики:

модель: KQCPET6-V6;
версия: V6;
считывает коды ошибок: POST, QiGuan Open Code;
поддерживаемые интерфейсы: PCI, PCI-Express, Mini PCI-Express, LPC, EC Bus;
габариты: 80 х 60 х 12 мм
вес комплекта: 127 г.

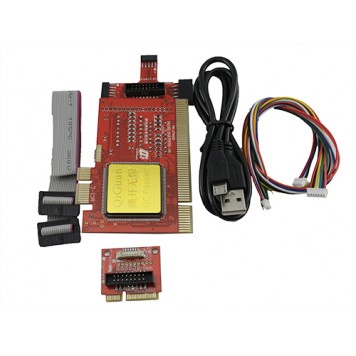

Комплект поставки:

• PCI PCI-E mini PCI-E LPC EC POST карта анализ диагностика ПК KQCPET6-V6
• Кабель USB тип A – microUSB тип B;
• Переходник Mini PCI-E адаптер;
• Т- образный адаптер для LPC;
• Кабель Fly LPC;
• Кабель EC wire для EC Bus;
• Шлейф 16pin;
• Пластиковый кейс;
• Руководство пользователя на английском языке с таблицами расшифровки кодов ошибок.

Руководство пользователя на английском языке.
