Тестер LCD ЖК дисплеев монитора, ТВ, 7-84"

Снято с продажи
Устройство для быстрой и точной оценки качества изображения и выявления дефектов практически любого LCD дисплея с диагональю от 7 до 84 дюймов.

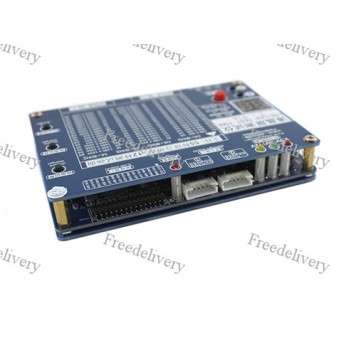

Устройство состоит из трех соединенных между собой пластин стеклотекстолита, верхняя пластина является панелью управления, на ней размещены кнопки управления, светодиодные индикаторы, а также двухразрядный семисегментный ЖК-дисплей для вывода информации о режиме работы устройства.
Средняя пластина играет роль главной платы устройства, на ней размещены все электронные компоненты, разъемы и коннекторы. Нижняя пластина, является задней крышкой и выполняет функцию защиты компонентов, установленных на внутренней плате. Управление производится с помощью 6-ти кнопок:

  • красная кнопка - начало проверки подключенного ЖК-дисплея;

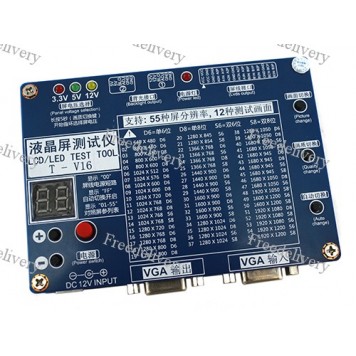

  • кнопки "+" и "-" выбор разрешения экрана (от 01 до 55);
  • кнопка "Picture change" - смена изображения;
  • кнопка "Quality change" - смена режима;
  • кнопка "Auto change" - автоматический выбор режима.

Разноцветные светодиоды (красный, зеленый, желтый), размещенные в левом верхнем углу передней панели, отображают подаваемое рабочее напряжение 3.3 В, 5 В или 12 В. Красный светодиод, установленный по центру, загорается во время проведения тестов.

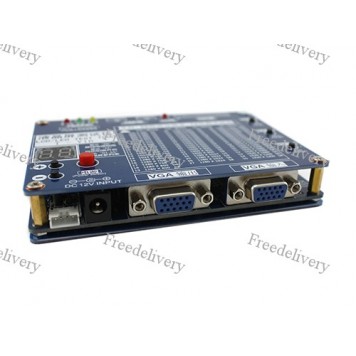

На нижнем торце размещены: гнездо для подключения блока питания с разъемом 5.5 х 2.1 мм, 4 pin разъем, а также два VGA порта (вход и выход). Внизу на левом торце размещен выключатель контроллера SW8. На верхнем торце размещены два разъема для подключения питания подсветки, а также 30 pin разъем для подключения LVDS-кабелей.
Этот прибор позволяет проверить матрицу на работоспособность без необходимости подключения отдельного устройства подачи видеосигнала. В случае поломок материнских плат телевизоров, мониторов или других устройств, которые могут напоминать поломки матриц, тестер без труда поможет точно выявить неисправность. При наличии данного устройства отпадает необходимость сборки отдельной цепи питания для конкретной матрицы, все уже собрано внутри небольшого корпуса и готово к использованию.
Устройство имеет встроенные изображения, позволяющие тестировать матрицы даже без подключения источника VGA сигнала (всего 12 изображений в виде полных одноцветных заливок, или равномерных цветных полос).
К тестеру можно подключить практически все модели дисплеев различных производителей с LED или CCFL подсветкой.

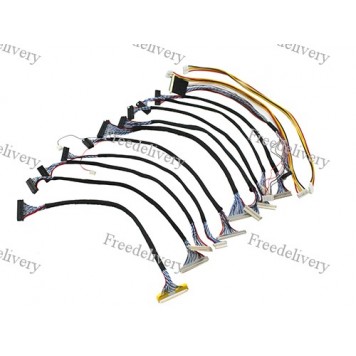

В комплекте 11 LVDS-кабелей с разъемами для различных дисплеев: 27 pin, 24 pin, 21 pin, 17 pin, 16 pin, 15 pin - 2 штуки, 14 pin - 2 штуки, 12 pin - 2 штуки.
Также в комплекте есть два ССFL инвертора с кабелями питания для подключения и проверки ламповой подсветки ЖК-дисплеев:

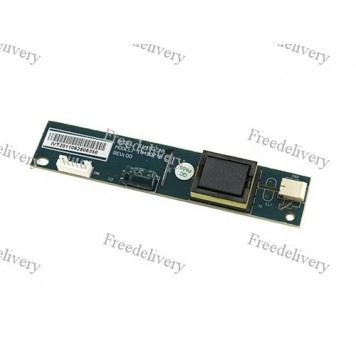

  • универсальный инвертор IV 41074A - на 1 лампу подойдет для дисплеев с диагональю от 10" до 22", напряжение питания 10 - 28 В;

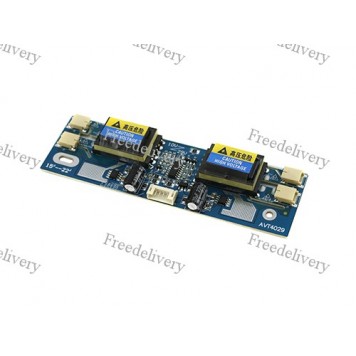

  • универсальный инвертор AVT4029 - на 4 лампы (возможно подключение одной, двух или трех ламп) подойдет для дисплеев с диагональю от 15" до 22", напряжение питания 10 - 29 В.

Тестер оборудован защитой от короткого замыкания.

Характеристики:

модель: T-V16;
поддерживаемое расширение: от 640 х 480 до 1920 х 1200 (всего 55);
питание тестера: DC 12 В, 4 А (блок питания в комплекте не идет);
длина всех кабелей: не менее 20 см;
размеры тестера: 119 х 90 х 23 мм;
размеры инвертора IV 41074A: 120 х 25 х 14 мм;
размеры инвертора AVT4029: 133 х 42 х 16 мм;
вес тестера T-V16: 146 г;
вес комплекта: 294 г.

Комплектация:

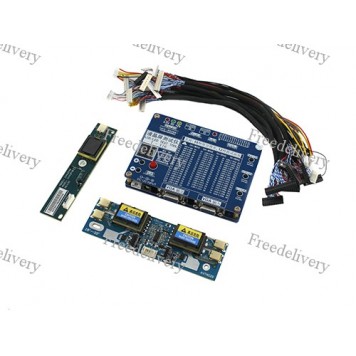

  • тестер LCD ЖК дисплеев монитора, ТВ T-V16;
  • CCFL инвертор IV 41074A;
  • инвертор AVT4029;
  • LVDS-кабели - 11 шт.;
  • кабели питания 4 pin - 2 шт.
Страна-производитель товара Китай
Тип Контроллеры
Дополнительные характеристики поддерживаемое расширение: от 640 х 480 до 1920 х 1200 (всего 55);
питание тестера: DC 12 В, 4 А (блок питания в комплекте не идет);
длина всех кабелей: не менее 20 см;
размеры тестера: 119 х 90 х 23 мм;
размеры инвертора IV 41074A: 120 х 25 х 14 мм;
размеры инвертора AVT4029: 133 х 42 х 16 мм;
вес тестера T-V16: 146 г;
вес комплекта: 294 г
Гарантия 1 месяц
