Тестер матриц LCD ЖК дисплеев 7-84'' LVDS VGA 60 программ T-60S +БП

Тестер матриц LCD ЖК дисплеев 7-84'' LVDS VGA 60 программ T-60S +БП используется для быстрой и точной оценки качества и выявления дефектов изображения жидкокристаллических и ЭЛТ матриц ноутбуков, мониторов и телевизоров с диагональю от 7 до 84 дюймов. Тестер T-60S позволяет проверить матрицу на работоспособность без необходимости подключения отдельного устройства подачи видеосигнала. Также с помощью тестера T-60S можно настроить цветопередачу и калибровку изображения на матрице.

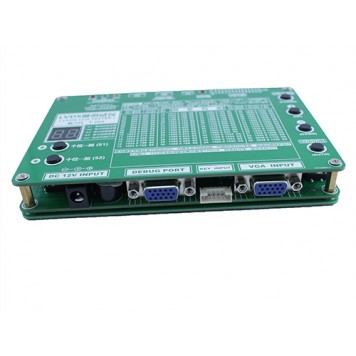

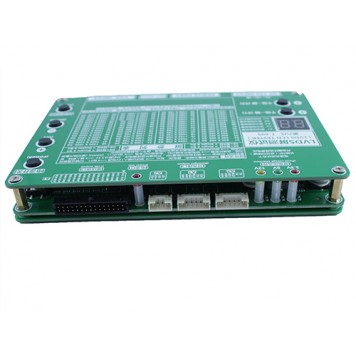

Тестер матриц T-60S имеет восемь разъемов для подключения питания, матрицы, питания подсветки матрицы:

• для подключения питания тестера используется гнездо под штекер 5,5 x 2,1 мм, обозначенное DC 12V INPUT;
• для подключения матрицы используется 30-пиновый LVDS разъем, обозначенный A1;
• для подключения LED подсветки матрицы используется 4-пиновый разъем, обозначенный A2;
• для подключения инвертора с питанием 12 В используется 6-пиновый разъем, обозначенный A3;
• для подключения инвертора с питанием 5 В используется 6-пиновый разъем, обозначенный A4;
• для подключения клавиатуры матрицы используется 6-пиновый разъем, обозначенный KEY INPUT;
• для подключения входного VGA сигнала используется VGA разъем, обозначенный VGA INPUT;
• для подключения выходного VGA сигнала используется VGA разъем, обозначенный DEBUG PORT.

Распиновка разъемов изображена на корпусе тестера.
Перед использованием тестера T-60S нужно найти даташит на имеющуюся у Вас матрицу. Даташит наиболее удобно искать здесь.
Из даташита матрицы нужна следующая информация: напряжение питания матрицы, максимальное разрешение матрицы, распиновка шлейфа данных (LVDS) матрицы, битность матрицы. Эта информация нужна для выбора соответствующей программы тестера и LVDS кабеля.
Для использования тестера T-60S нужно сначала подключить к нему питание. В комплекте поставки есть адаптер питания и сетевой кабель к нему.
Адаптер питания: вход 100 – 240 V AC 50/60Hz; выход 12V DC 4A; штекер 5,5 x 2,1 мм. Длина сетевого кабеля 1 м, длина кабеля адаптера питания  1 м.
Далее нужно подобрать LVDS шлейф для матрицы. В комплекте поставки есть четырнадцать LVDS шлейфов:

• DF-14 20pin 1 канал 8 бит;
• DF-14 20pin 2 канала 6 бит;
• DF-14 20pin 1 канал 6 бит;
• FI-X-30pin 1 канал 8 бит;
• FI-X-30pin 1 канал 6 бит;
• FI-X-30pin 2 канала 6 бит;
• FI-X-30pin 2 канала 8 бит;
• DF-19-20pin 1 канал 8 бит;
• DF-19-20pin 1 канал 6 бит;
• DF-19-14pin 1 канал 6 бит;
• FI-X-20pin 1 канал 6 бит;
• 51pin LG;
• 51pin SAMSUNG;
• FI-X-30pin 10,1'' светодиодный.

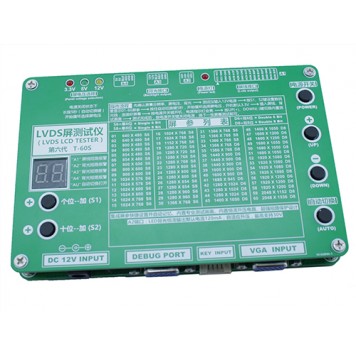

Далее нужно подобрать программу тестера, которая соответствует параметрам матрицы. Тестер T-60S имеет шестьдесят программ для матриц с различным разрешением, количеством каналов и битностью. Таблица программ изображена на корпусе тестера, каждая программа имеет свой номер и условное обозначение.
Условные обозначения: S – 1 канальная, D – 2 канальная, 6 – 6 бит, 8 – 8 бит.
Выбор номера программы осуществляется с помощью кнопок, обозначенных S1 (разряд единиц) и S2 (разряд десятков), а сам номер отображается на двухразрядном семисегментном индикаторе. В пределах одного десятка номера программ переключаются по кругу, не переходя на другой десяток.
Также есть возможность автоматического подбора программы. Для этого нужно нажать на кнопку, обозначенную AUTO, когда матрица полностью подключена к тестеру.
После этого нужно выбрать напряжение питания логики матрицы, которое соответствует параметрам матрицы. Индикация выбранного напряжения питания логики матрицы осуществляется с помощью светодиодов, обозначенных 3.3V (красный), 5V (зеленый), 12V (желтый). Для переключения напряжения питания логики матрицы нужно нажать и удерживать кнопку AUTO до тех пор, пока не загорится соответствующий светодиод. Напряжение питания логики матрицы переключается только при выключенном светодиоде, обозначенном Power led (красный).

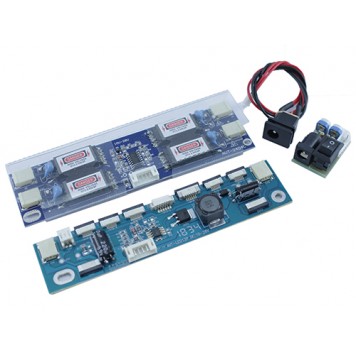

Далее нужно подключить питание подсветки матрицы. Для этого в комплекте поставки есть два инвертора: универсальный инвертор на 1 – 4 CCFL лампы и LED инвертор модель AVT-LED12P с двенадцатью различными разъемами. Также в комплекте поставки есть модуль для отдельного питания универсального инвертора CCFL ламп и различные кабели для LED инвертора.
По потребности к разъему, обозначенному VGA INPUT, можно подключить входной VGA сигнал, который будет отображаться на тестируемой матрице.
После того, как все настроено и подключено, можно начинать тестирование матрицы. Для этого нужно включить подачу питания от тестера нажатием кнопки, обозначенной POWER. Индикация включения питания осуществляется с помощью светодиода, обозначенного Power led (красный).
С помощью тестера T-60S можно настроить цветопередачу и калибровку изображения на матрице, не используя входной VGA сигнал. Для этого тестер имеет 15 программ, которые включают цвета (белый, черный, красный, синий, зеленый, серый) и различные полосы и яркие пятна. Для переключения программ используются кнопки, обозначенные UP и DOWN.

Характеристики:

модель: LVDS LCD TESTER T-60S;
для матриц типов: ЭЛТ и ЖК;
для матриц с диагональю: от 7 до 84 дюймов;
для матриц с разрешением: от 640 x 480 до 2048 x 1536;
для матриц с соотношением сторон: 4:3, 16:9, 16:10;
для матриц с количеством каналов: 1 и 2;
для матриц с битностью: 6 бит и 8 бит;
для матриц с напряжением питания логики: 3,3 В, 5 В, 12 В;
для матриц с подсветкой: CCFL и LED;
питание инвертора CCFL подсветки: 5 В и 12 В;
питание инвертора LED подсветки: 30 В 120 мА;
интерфейс подключения к матрице: LVDS 30-пин;
количество программ: 60;
автоматический выбор программы: есть;
подключение клавиатуры матрицы: есть;
количество программ для калибровки изображения: 15;
габариты: 150 x 99 x 20 мм;
вес комплекта: 615 г.

Комплект поставки:

• Тестер матриц LCD ЖК дисплеев 7-84'' LVDS VGA 60 программ T-60S +БП;
• Адаптер питания;
• Сетевой кабель для адаптера питания;
• Кабель для подключения инверторов;
• Универсальный инвертор на 1 – 4 CCFL лампы;
• Модуль для отдельного питания универсального инвертора CCFL ламп;
• LED инвертор модель AVT-LED12P;
• Модуль для отдельного питания LED подсветки матрицы;
• Кабели для LED инвертора – 5 шт.;
• Кабель VGA «мама» - 12 pin;
• DF-14 20pin 1 канал 8 бит;
• DF-14 20pin 2 канала 6 бит;
• DF-14 20pin 1 канал 6 бит;
• FI-X-30pin 1 канал 8 бит;
• FI-X-30pin 1 канал 6 бит;
• FI-X-30pin 2 канала 6 бит;
• FI-X-30pin 2 канала 8 бит;
• DF-19-20pin 1 канал 8 бит;
• DF-19-20pin 1 канал 6 бит;
• DF-19-14pin 1 канал 6 бит;
• FI-X-20pin 1 канал 6 бит;
• 51pin LG;
• 51pin SAMSUNG;
• FI-X-30pin 10,1'' светодиодный.
