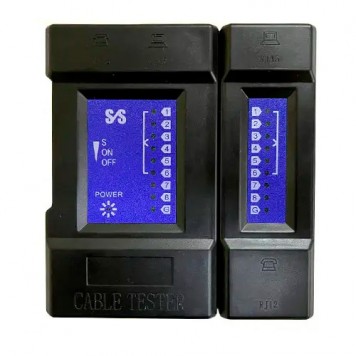

Тестер сети, телефонного кабеля, RJ45 RJ11 RJ12, NSS-4681VR

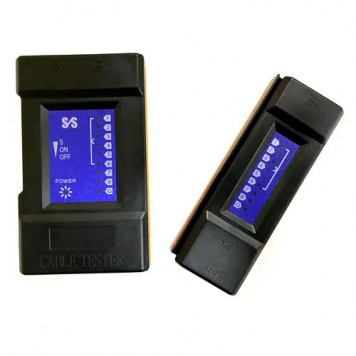

Тестер сетевого кабеля – необходимый инструмент при прокладке или монтаже витой пары. Устройство состоит из двух блоков: передатчика (основного) и приемника (съемного дистанционного), что позволяет использовать тестер на необходимом расстоянии. 9 светодиодных индикаторов точно определят не рабочую жилу в кабеле витой пары или оповестят об удачно проделанном обжиме :).
Проверка проводится в автоматическом режиме, индикаторы будут проходить все номера от 1 до G последовательно. Нужно следить именно за четкой последовательностью:

• кабель "витая  пара" (8P8C) индикаторы 1-2-3-4-5-6-7-8-G;
• кабель RJ12 (RJ25) индикаторы 1-2-3-4-5-6;
• кабель RJ11 индикаторы 2-3-4-5.

Для начала проверки нужно подключить требуемый кабель в соответствующие гнезда и нажать на кнопку на корпусе передатчика.
При правильном подключении проводов витой пары последовательному включению индикаторов на передатчике будет соответствовать точно такая же последовательность включения индикаторов на удаленном терминале - приемнике.
В случае, если кабель имеет разрыв, индикатор с номером данного кабеля на основном терминале будет светиться, а на удаленном терминале не будет.
Если возникает короткое замыкание, то не будут гореть соответствующие индикаторы на обоих приемопередатчиках, которые соответствуют замкнутым кабелям.
В случае не правильного порядка размещения проводов в разъемах, при загорании определенного индикатора на основном терминале, на удаленном будет загораться совсем другой индикатор.
Свечение индикатора G свидетельствует о целостности экрана для экранированного кабеля "витая пара".

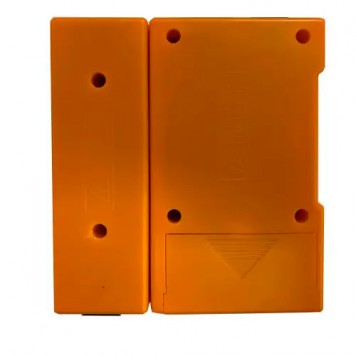

Для работы тестеру нужно питания 9 В постоянного тока. Питание осуществляется от батарейки типоразмера 6F22 "Крона" (в комплект поставки не входит).
В комплекте поставки есть инструкция на английском языке.

Характеристики:

модель: NSS-4681VR;
эффективное средство для поиска обрывов и повреждений кабеля;
светодиодная индикация работы (по 9 светодиодов на каждом блоке);
разъемы: 2x RJ45, 2x RJ11 / RJ12;
питание: батарейка “крона” 9 В (в комплект не входит);
размеры: 9.5 x 2.3 x 10 см;
вес (без батареи): 85 г.
