Тестер слота DDR4 материнской платы ПК, анализатор сокета

Тестер слота DDR4 материнской платы ПК, анализатор сокета используется при ремонте или диагностике материнских плат компьютера для проверки целостности контактов слотов DDR4 оперативной памяти, целостности контактов сокета процессора или северного моста.

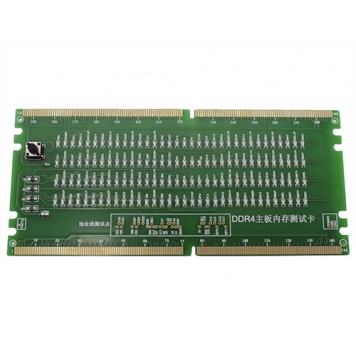

С обеих сторон платы тестера есть контакты для подключения в слот памяти DDR4. Контакты зеркально отображены, что позволяет установить тестер в материнскую плату как одной, так и другой стороной, в зависимости с какой стороны удобно наблюдать за светодиодами.
Кроме светодиодов на плате есть различные тестпоинты (testpoint). Каждый тестпоинт и светодиод отдельно промаркирован надписью на текстолите платы. Также пронумерованы контакты для слота памяти.
Перед использованием тестера нужно в него установить элемент питания типоразмера CR2032, который не входит в комплект поставки.
Для использования тестера нужно отключить тестируемую материнскую плату от питания. В сокет материнской платы должен быть установлен процессор. Тестер нужно вставить удобной для Вас стороной в слот для оперативной памяти DDR4. Для включения тестера нужно нажать и удерживать тактовую кнопку, после чего на плате тестера загорятся индикационные светодиоды. Светодиоды должны гореть равномерно, тусклое свечение или отсутствие такового говорит о наличии проблемы.
При тестировании разных сокетов некоторые светодиоды могут не гореть, но это не будет означать неисправность. Если Вы не знакомы со строением тестируемого сокета, то ориентируйтесь таким образом, чтобы в разных слотах памяти, горящие и не горящие светодиоды были одинаковыми.
Например, при тестировании сокета 1151 не будут гореть следующие светодиоды:

• DQS10N
• DQS11N
• DQS14N
• DQS15N
• DQS16N
• DQS12N
• DQS17N
• A17
• DQS13N.

Характеристики:

для слотов памяти: DDR4;
количество контактов: 288 с каждой стороны;
наличие: тестпоинтов, светодиодов;
питание: элемент питания типоразмера CR2032;
габариты: 133 х 60 х 15 мм;
вес: 24 г.
