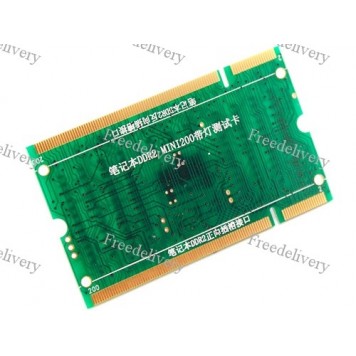

Тестер слота памяти SODIMM DDR2 мат платы ноутбука

Тестер служит для диагностики контактов слота (отсутствие контакта, короткого замыкания и др.) материнской платы под оперативную память SO-DIMM DDR2 у ноутбука. Тестер устанавливается в проверяемый слот и светодиодные индикаторы своим свечением подтверждают исправность контактов слота.
О неисправности будут свидетельствовать не горящие или слабо мерцающие индикаторы. Все индикаторы рядом имеют обозначение, соответствующее маркировке контактов.
На плату выведены 9 контактов для проверки соответствия напряжения (круглые отверстия с контактом по периметру), они проверяются с помощью обычного мультиметра.
Рекомендуется предварительно протереть контакты тестера обычной стирательной резинкой после долгого перерыва в использовании.
Тестер подходит только для слота под SO-DIMM DDR2 (не подходит для SO-DIMM DDR, определяется расположением выреза под ключ).

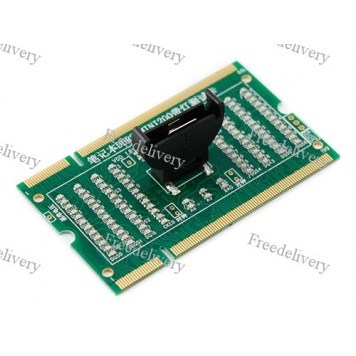

Питание тестера осуществляется от 3-х вольтовой батарейки типа CR2032, которая в комплект поставки не входит и приобретается отдельно, например, у нас. Батарейка устанавливается в вертикальный держатель для батареи с соблюдением указанной на корпусе полярности.
В комплект поставки входит (в бумажном виде) таблица с распиновкой контактов 200-ти контактного слота SO-DIMM DDR2.

Характеристики:

подходит для ноутбуков: Lenovo, HP, Compaq, Asus, Toshiba;
тестируемый слот: 200-ти контактный SO-DIMM DDR2;
количество светодиодных индикаторов: 109;
количество контактов для измерения напряжения: 9;
питание тестера: 3 В батарейка CR2032 (в комплект поставки не входит);
габариты тестера: 67,5 х 40,0 х 19,0 мм;
вес тестера: 6 г;
вес комплекта поставки: 9 г.

Комплект поставки:

• тестер слота SO-DIMM DDR2;
• таблица распиновки контактов слота SO-DIMM DDR2.
