Тестер светодиодов LED ламп подсветки ЖК ТВ, автоматический, 0-320В

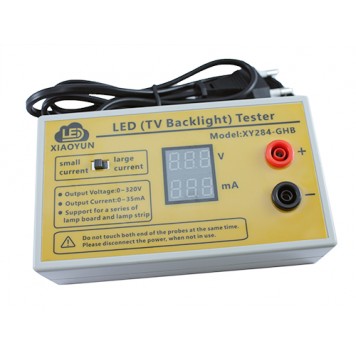

Тестер светодиодов LED ламп подсветки ЖК ТВ, автоматический XY284-GHB, 0-320 В используется для проверки светодиодных LED панелей, LED планок, отдельных светодиодов подсветки жидкокристаллических матриц мониторов и телевизоров. Также есть возможность проверки LED панелей и LED планок без разборки матрицы.

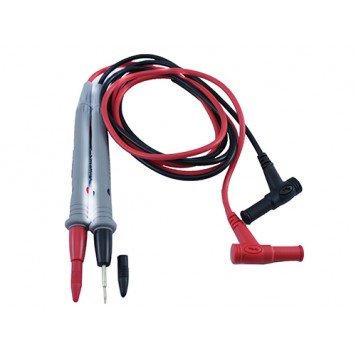

Для использования тестера XY284-GHB нужно подключить щупы, которые входят в комплект поставки, в гнезда, обозначенные «+» и «–». Красный щуп нужно подключить в гнездо «+», черный щуп в гнездо «–». После подключения щупов с пробников нужно снять защитные кембрики. Длина проводов щупов составляет 90 см, длина щупов 15 см, длина пробников щупов 22 мм.
Питание тестера может осуществляться от бытовой электросети переменного тока с напряжением 220 В. Напряжение питания тестера XY284-GHB может варьироваться от 85 до 265 В переменного тока. Длина шнура питания составляет 1 м, на конце шнура евровилка.
Красный и черный щупы нельзя замыкать между собой т.к. образуется короткое замыкание.
После включения напряжения питания включаться два 3-х разрядных 7-сегментных индикатора, которые обозначены V (текущее выходное напряжение) и mA (текущий выходной ток). К тестеру XY284-GHB нельзя подключать нагрузку пока на индикаторе V не стабилизируется значение выходного напряжение в границах 315 – 320 В.
Ввиду высокого выходного напряжения нельзя одновременно браться руками за пробники красного и черного щупа, чтобы избежать удара током.
Для проверки LED панелей, LED планок, отдельных светодиодов подсветки жидкокристаллических матриц мониторов и телевизоров нужно подключить красный щуп тестера к положительному полюсу питания, а черный щуп к отрицательному полюсу питания тестируемого устройства. После подключения к XY284-GHB нагрузки на индикаторах V и mA будут отображаться текущие значения потребляемого тока и напряжения, которые потребляет LED панель, LED планка или отдельный светодиод.
Выходное напряжение и выходной ток для проверки LED панелей, LED планок, отдельных светодиодов подбираются тестером автоматически.
Тестер XY284-GHB оснащен двухпозиционным переключателем с позициями small current и large current. Позиция переключателя указывает на максимальный выходной ток тестера. Рекомендуется применять позицию small current при проверке LED планок или отдельных светодиодов, а позицию large current при проверке LED панелей.
Не рекомендуется включать LED панели, LED планки и отдельные светодиоды в реверсном направлении, особенно при позиции переключателя large current.

Характеристики:

модель: XY284-GHB;
напряжение питания: 85 – 265 В переменного тока;
длина шнура питания: 1 м;
выходное напряжение тестера: 0 – 320 В;
выходной ток тестера: 0 – 35 мА;
щупы: CAT III 1000 В 20 А;
длина проводов щупов: 90 см;
длина щупов: 15 см;
длина пробников щупов: 22 мм;
размеры тестера: 140 х 80 х 40 мм;
вес комплекта: 366 г.

Комплект поставки:

• Тестер светодиодов LED ламп подсветки ЖК ТВ, автоматический, 0-320 В в упаковке;
• Щуп CAT III 1000 В 20 А – 2шт.;
• Руководство пользователя на английском языке.
