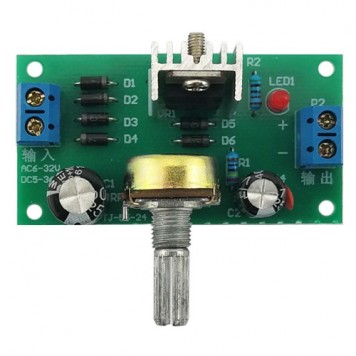

Конструктор модуль регулятора напряжения, Собери

Конструктор регулятора напряжения может использоваться как опытными, так и начинающими радиолюбителями для улучшения навыков чтения схем, сборки схем, пайки и т.п.
Данный конструктор позволяет собрать регулятор напряжения с помощью схемы, печатной платы, монтажных и электронных компонентов, которые идут в комплекте. Сборка производится путем механического соединения элементов и пайки.
После сборки и настройки конструктор можно использовать как обычный модуль регулятора напряжения.

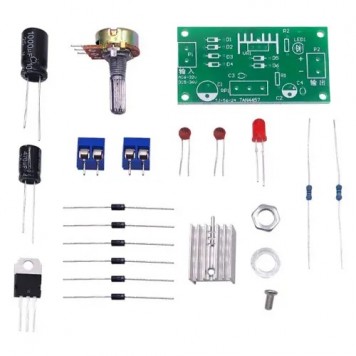

Конструктор состоит из следующих монтажных и электронных компонентов:

• печатная плата, исполненная на текстолите зеленого цвета;
• переменный регулировочный резистор 5 кОм;
• ручка потенциометра;
• 2 постоянных резистора с сопротивлением 220 Ом;
• 2 постоянных резистора с сопротивлением 5,1 кОм
• 2 постоянных керамических конденсатора с емкостью 0,1 мкФ;
• электролитический конденсатор с емкостью 2200 мкФ;
• электролитический конденсатор с емкостью 470 мкФ;
• электролитический конденсатор с емкостью 10 мкФ;
• 4 выпрямительных полупроводниковых кремниевых диода 1N4007;
• выпрямительный полупроводниковый кремниевый диод 1N1007;
• само восстанавливающийся предохранитель;
• транзистор биполярный 2N5551;
• микросхема LM317T;
• красный светодиод;
• 2 крепежных винта с гайками;
• радиатор;
• кулисный переключатель;
• зажимная клемма;
• клеммная колодка.

Характеристики:

входное напряжение: 3-40 В;
выходное напряжение: 1,25-37 В постоянного тока;
максимальная выходная нагрузка: 1,5 А;
размеры печатной платы: 70 х 46 х 1,5 мм;
вес комплекта: 43 г.
