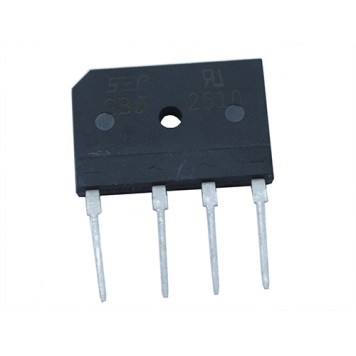

Чип GBJ2510 GBJ диодный мост 25A 1000В

GBJ2510 – это выпрямительный диодный мост с максимальным прямым током 25 А при напряжении 1000 В переменного тока. Но, при таких токах мост выделяет тепла на десятки ватт. Чтобы достичь максимальных значений тока, нужно установить на корпус моста мощный радиатор. Также нужно отводить тепло и с ножек моста – на них тоже нужен мощный радиатор. Без такого радиатора при токах около 10 А ножки будут нагреваться до температуры плавки припоя. Кроме этого, нужно зашунтировать каждый диод моста высокочастотным конденсатором.

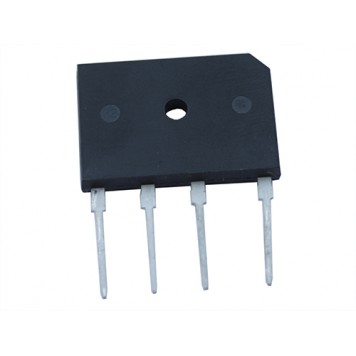

Полярность диодного моста GBJ2510 обозначена на корпусе пиктограммой. GBJ2510 используется для выпрямления токов промышленной частоты 50/60 Гц. Мост может выдержать непродолжительный пиковый ток до 350 А. Диодный мост GBJ2510 может применяться в преобразователях, блоках питания, схемах управления электродвигателями и т.д.
Цена указана за единицу товара. При покупке значительных количеств (для каждого чипа индивидуально), можете указать в комментариях к заказу "Предложите скидку". Менеджер свяжется с Вами по телефону для согласования цены.
Примечание: мы не несем ответственности за работоспособность микросхемы в проектах и схемах, разработанных и собранных самим пользователем или третьими лицами. Работоспособность может гарантироваться только в проектах и схемах, которые разработаны производителями электроники.
Покупатель должен сам оценить свою компетентность при создании проекта.
При сомнениях в качестве исполнения микросхемы производителем, рекомендуем сначала покупать пробную партию в единичных количествах. При этом мы можем зарезервировать для Вас требуемые количества на срок до 7 дней, чтобы они были именно из этой партии.

Характеристики:

модель: GBJ2510;
производитель: SEP;
тип корпуса: GBJ;
количество фаз: 1;
максимальное постоянное обратное напряжение: 1000 В;
максимальное импульсное обратное напряжение: 1000 В;
максимальный прямой (выпрямленный за полупериод) ток: 25 А;
максимальный допустимый прямой импульсный ток: 350 А;
максимальный обратный ток: 10 мкА;
максимальное прямое напряжение: 1,05 В (при токе 12,5 А);
рабочая температура: -65 – +150°C.
