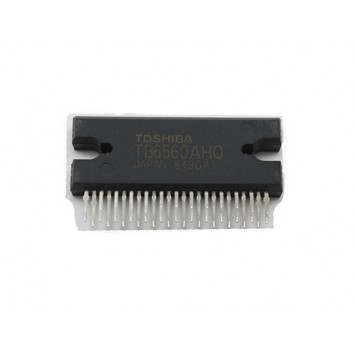

Чип TB6560AHQ TB6560 ZIP25, драйвер двигателя

Чип TB6560AHQ TB6560 ZIP25, драйвер двигателя – это однокристальный драйвер биполярных шаговых двигателей для синусоидального управления микрошага шаговых двигателей. Драйвер поддерживает 2 фазные/1-2 фазные/2W 1-2 фазные/4W 1-2 фазные шаговые двигатели. Драйвер может управлять направлением вращения, шагом, микрошагом (1, 1/2, 1/4, 1), регулировки рабочего тока. Все регулировки выполняются или внешними элементами (резисторами и конденсаторами) или установкой логических уровней на определенных ногах. Возможные регулировки: установка номинального тока, установка рабочего тока, частота работы, режимы микрошага, режим гашения тока. Драйвер может работать при напряжении до 40 В и выдерживает ток до 3,5 А.

Характеристики:

модель: TB6560AHQ;
производитель: Toshiba;
тип корпуса: HZIP25-P-1.27;
напряжение питание: 6 – 40 В;
максимальный ток: 3,5 А;
тактовая частота: 15 кГц;
частота генератора: 600 кГц.
