Датчик измерения, калибровки длины инструмента ЧПУ

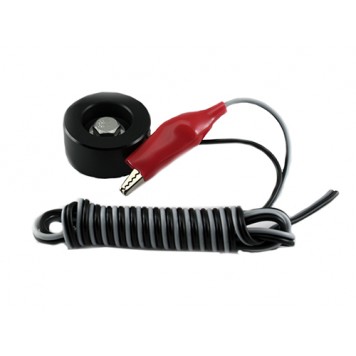

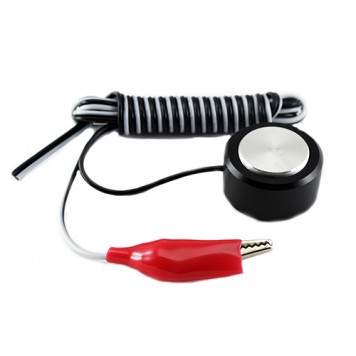

Датчик измерения, калибровки длины инструмента ЧПУ D13567 используется в станках с числовым программным управлением для переноса базовой точки на кромку фрезы. Такое смещение называется коррекция длины инструмента. Базовая точка - это точка пересечения торца шпинделя с его осью вращения. Величина смещения равняется расстоянию от кромки фрезы до посадочной плоскости оправки, в которой закреплен патрон с инструментом. По сути, датчик представляет собой замыкающую пару контактов, один из которых металлическая площадка строго определенной высоты, а второй — крокодил, который цепляется на фрезу, закрепленную в шпинделе.
По умолчанию, программа управления станком не учитывает длину самого инструмента (фрезы).  Если не применять коррекцию длины инструмента, то станок будет совмещать торец шпинделя с заданными в программе координатами по оси Z (высоте), что приведет к порче заготовки, в лучшем случае.
Для использования датчика нужно сначала подключить его к блоку управления станком. В большинстве случаев управляющий блок имеет интерфейс Tool Setting – вот туда и нужно подключить провода от датчика. Потом нужно установить датчик на столе станка так, чтобы он не мешал работе инструмента, например в одном из углов. Далее нужно внести изменения в управляющее программное обеспечение для автоматизации процесса коррекции длины инструмента. Для непосредственно самой коррекции нужно остановить шпиндель, затем подключить к рабочему инструменту (фрезе) крокодил от датчика и запустить в управляющем программном обеспечении операции коррекции.
Пример подключения датчика калибровки длины инструмента ЧПУ:

Во время процесса коррекции шпиндель с инструментом будет подходить к датчику до тех пор, пока кончик инструмента не соприкоснется с чувствительным элементом датчика (металлической пластиной). После прикосновения цепь датчика замкнется и на управляющий блок станка будет подан сигнал. После получения сигнала управляющее программное обеспечение запишет новую базовую точку. После этого точно будет известна высота фрезы над рабочим столом (она равна высоте датчика 20 мм). Длина проводников датчика составляет около 100 см. Датчик совместим с управляющим программным обеспечением MACH3 и другими аналогичными.

Характеристики:

модель: D13567;
длина проводников: 100 см;
ширина "пасти" крокодила: 11 мм;
размеры (диаметр х высота): 35 х 20 мм;
вес: 55 г.
