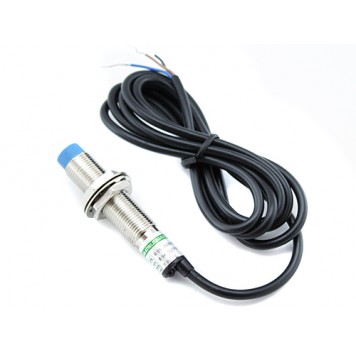

Концевой индуктивный датчик LJ12A3-4-Z/BX NPN ЧПУ

120.00грн.
В наличии
Бесконтактный, активный датчик приближения цилиндрической конструкции, модель LJ12A3-4-Z/BX с концевой зоной срабатывания, индуктивным принципом действия, NPN полярностью, нормально открытым состоянием выхода.

Концевой индуктивный датчик LJ12A3-4-Z/BX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
Для использования датчика нужно провести его монтаж. Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Чувствительный элемент датчика маркирован синим цветом. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде с пылью, влажностью, вибрацией и т.п. Степень защиты датчика IP65. Когда монтаж закончен, можно подключать датчик к питанию и контроллеру. Зона срабатывания датчика приблизительно 4 мм. На задней торцевой части датчика установлен красный светодиод. Он загорается, когда датчик срабатывает и горит до тех пор, пока в зоне срабатывания есть металлический объект.
Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.
Концевой индуктивный датчик LJ12A3-4-Z/BX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА). Длина проводов составляет 1 м. Приблизительная схема подключения датчика:
Приблизительная схема подключения датчика
Питание датчика может осуществляться от любого источника питания с напряжением 6 – 36 вольт постоянного тока.

Характеристики:

модель: LJ12A3-4-Z/BX;
конструкция: цилиндрический;
принцип работы: индуктивный;
полярность выхода: NPN;
состояние выхода: нормально открытий;
степень защиты: IP65;
защита от неправильного подключения питания: да;
дистанция срабатывания: 4 мм;
напряжение питания: 6 – 36 В постоянного тока;
выходной ток: 300 мА;
световая индикация срабатывания: красный светодиод;
длина провода: 1 м;
размеры (диаметр х длина): 12 х 62 мм;
вес: 80 г.

Конструкция датчика:
Конструкция датчика

Автор: Павел Назаров

Совместимость Измерительные приборы
Тип подключения Кабель
Дополнительные характеристики состояние выхода: нормально открытий;
степень защиты: IP65;
защита от неправильного подключения питания: да;
дистанция срабатывания: 4 мм;
напряжение питания: 6 – 36 В постоянного тока;
выходной ток: 300 мА;
длина провода: 1 м
Размеры (диаметр x длина): 12 x 62 мм
Вес 80 г
Страна-производитель товара Китай
Гарантия 1 месяц
