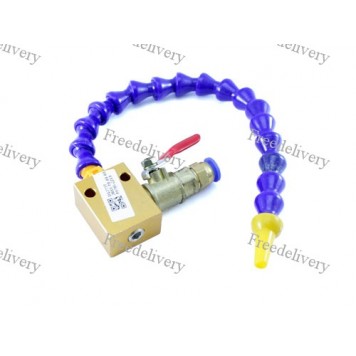

Опрыскиватель подачи аэрозолей для охлаждения ЧПУ

Устройство предназначено для подачи аэрозоля, состоящего из смазочно-охлаждающей жидкости и воздуха в зону обработки деталей.
К преимуществам такой подачи следует отнести чрезвычайно малые расходы жидкости и уменьшение температурных деформаций деталей в процессе обработки. Используются аэрозоли на операциях, где применение смазочно-охлаждающих жидкостей поливом невозможно, а также при обработке некоторых труднообрабатываемых материалов, когда полив не эффективен. Устройства для подачи аэрозоля можно устанавливать на агрегатных станках, автоматических линиях и станках с ЧПУ, в том числе многооперационных.

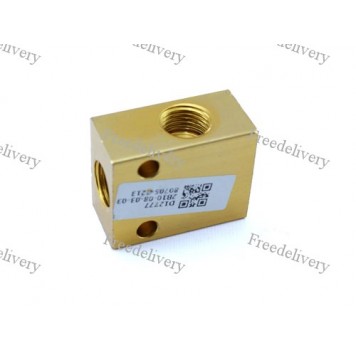

Центральным блоком устройства является смеситель прямоугольной формы, он изготовлен из алюминиевого сплава и имеет два отверстия диаметром 5.5 мм для крепления к станку. К смесителю подводится трубка подачи воздуха (нет в комплекте), а также подведена трубка подачи смазочно-охлаждающей жидкости с установленным фитингом. Для регулирования подачи перед смесителем установлен шаровой кран 1/4". Трубка подачи смеси жидкости и воздуха к соплу состоит из 18 пластиковых шарниров, такая конструкция позволяет закрепить сопло в любом удобном положении.

Характеристики:

длина трубки подачи смеси до сопла: 29.5 см;
диаметр сопла: 3 мм;
количество подвижных шарниров: 18;
диаметр фитинга для крепления трубки подачи жидкости: 8 мм;
размеры смесителя: 38 x 30 x 19 мм;
крепление: 2 отв. x 5.5 мм;
вес: 118 г.

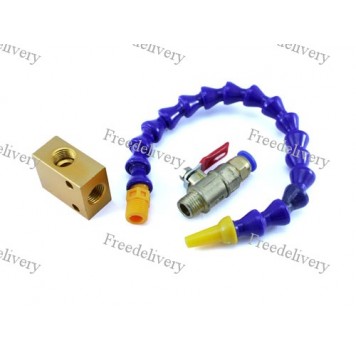

Комплектация

• аэрозольный смеситель;

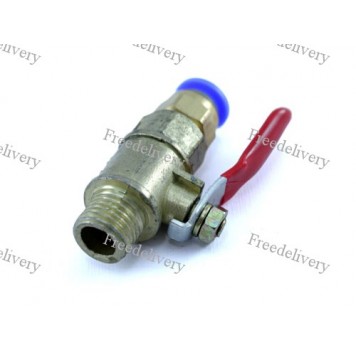

• шаровой кран с фитингом;
• шарнирная трубка подачи аэрозоля.
